UNI-T UTG1005A 5MHz 1Channels Function/Arbitrary Waveform Generator
| รหัสสินค้า | SKU-00928 |
| หมวดหมู่ | Function Gernerator |
| ราคา | 7,600.00 บาท |
| สถานะสินค้า | Pre-Order |
| ลงสินค้า | 17 ส.ค. 2561 |
| อัพเดทล่าสุด | 6 ธ.ค. 2562 |
| คงเหลือ | ไม่จำกัด |
| จำนวน | ชิ้น |
หยิบลงตะกร้า
Tags : UTG1005A, UNI-T UTG1005A
รายละเอียดสินค้า

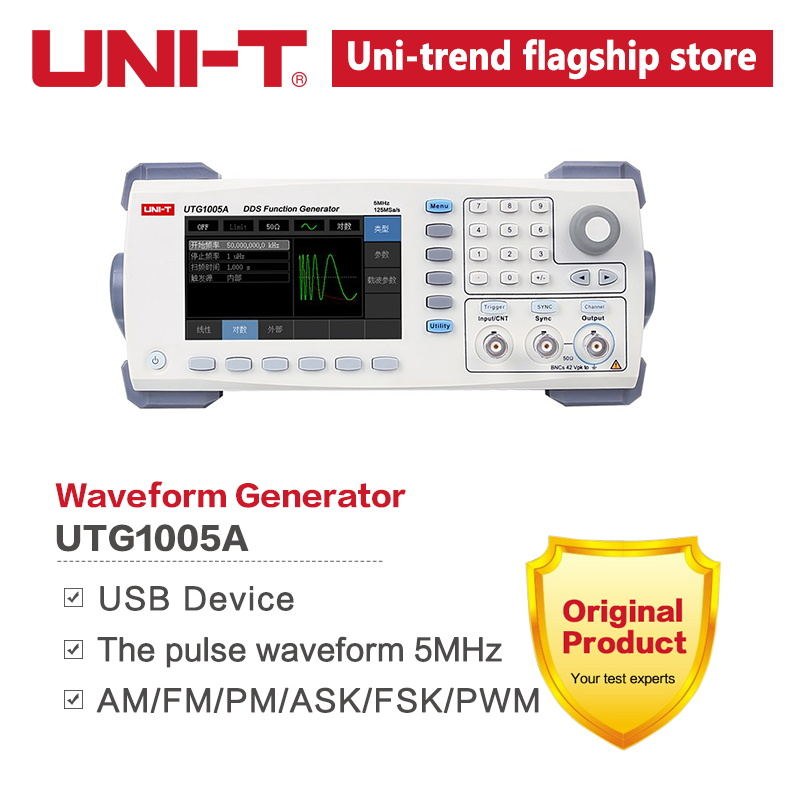

UTG1005A Function/Arbitrary Waveform Generator
1. Intuitive interface design
2. Single channel
3. 125MS/s sampling rate, 14-bit vertical resolution
4. Integrated analog and digital design
5. 4.3 inches TFT LCD
UTG1000A function/arbitrary waveform generators adopt direct digital synthesis technology to produce accurate and stable waveform output with 1Hz resolution. Modulations such as AM, PM, FM, ASK, FSK etc. with internal or external source, linear and logarithmic sweeps and USB interface are available. The panel is ergonomically constructed for simple operation.
Applications:
Designing, testing, troubleshooting, and repairing of electronic and electroacoustic devices, such as circuit and equipment testing in cellular and wireless systems, broadcasting, television and radio systems; semiconductor component testing etc.
รายละเอียดสินค้า
| Specifications | ||
| Model | UTG1005A | UTG1010A |
| Channel | 1 | 1 |
| Channel bandwidth | 5MHz | 10MHz |
| Sampling rate | 125MS/s | 125MS/s |
| Vertical resolution | 14 bits | 14 bits |
| Waveforms | Sine, square, triangle, pulse, ramp, noise, arbitrary (16 sets) | |
| Sweeps | Linear, logarithmic and external | |
| Modulations | AM, FM, PM, ASK, FSK, PSK, PWM | |
| Output characteristics | ||
| Output impedance | 50Ω/ high resistance | |
| Amplitude range | 1mVpp~10Vpp (50Ω) | 1mVpp~10Vpp (50Ω) |
| 2mVpp~20Vpp (high resistance) | 2mVpp~20Vpp (high resistance) | |
| Accuracy (1kHz sine wave) | 1% + 2mV of amplitude setting value | |
| DC offset range | -5Vpp~5Vpp (50Ω) (AC+DC) | |
| -10Vpp~10Vpp (high resistance) (AC+DC) | ||
| Offset accuracy | +1% of offset setting value+ 0.5% + 2mV of amplitude setting value | |
| Amplitude resolution | 1mV | |
| Amplitude flatness | ＜100kHz 0.1dB | |
| 100kHz~10MHz 0.2dB | ||
| Sine waveform | ||
| Frequency range | 1μHz~5MHz | 1μHz~10MHz |
| Resolution | 1μHz | |
| Harmonic distortion (typical value) | Testing condition: 0dBm output power | |
| DC~20kHz -55dBc | ||
| 20kHz~1MHz -50dBc | ||
| 1MHz~10MHz -40dBc | ||
| Total harmonic distortion (typical value) | DC~20kHz, 1Vpp＜0.2% | |
| Square / pulse waveform | ||
| Frequency range | 1μHz~5MHz | 1μHz~5MHz |
| Resolution | 1μHz | |
| Rise / fall time | ＜24ns (typical value 1kHz, 1Vpp) | |
| Overshoot (typical value) | ＜2% | |
| Duty cycle | 0.01%~99.99% | |
| Minimum pulse width | ≥80ns | |
| Jitter (typical value ) | 1ns+period * 100ppm | |
| Triangle / ramp waveform | ||
| Frequency range | 1μHz~400kHz | |
| Resolution | 1μHz | |
| Nonlinearity | 1%±2mV (typical value: 1kHz,1Vpp; symmetry: 50%) | |
| Ramp waveform symmetry | 0.0%~100.0% | |
| Minimum edge time | ≥400ns | |
| Arbitrary waveform | ||
| Arbitrary waveforms | Frequency range: 1μHz~1MHz | Frequency range: 1μHz~2MHz |
| Internal storage (fixed):16 groups | ||
| AbsSine, AmpALT, AttALT, Gaussian Monopulse, GaussPulse, SineVer, StairUd, Trapezia, LogNormal, Sinc, ECG, EEG, exponential rise, exponential decline, Lorentz, D-Lorentz | ||
| AM modulation | ||
| Carriers | Sine, square, ramp, arbitrary | |
| Source | Internal / external (BNC on the front panel) | |
| Modulation waveforms | Sine, square, rise ramp, fall ramp, noise, arbitrary | |
| Modulation frequency | 2MHz~50kHz | |
| Modulation depth | 0%~120% | |
| FM modulation | ||
| Carriers | Sine, square, ramp, arbitrary | |
| Source | Internal / external (BNC on the front panel) | |
| Modulation waveforms | Sine, square, rise ramp, fall ramp, noise, arbitrary | |
| Modulation frequency | 2mHz~50kHz | |
| Frequency offset | 2.5MHz (Max) | 5MHz (Max) |
| PM modulation | ||
| Carriers | Sine, square, ramp, arbitrary | |
| Source | Internal / external (BNC on the front panel) | |
| Modulation waveforms | Sine, square, rise ramp, fall ramp, noise, arbitrary | |
| Modulation frequency | 2MHz~50kHz | |
| Phase offset | 0°~360° | |
| ASK modulation | ||
| Carriers | Sine, square, ramp, arbitrary | |
| Source | Internal / external (BNC on the front panel) | |
| Modulation waveform | 50% duty cycle of square wave | |
| Modulation frequency | 2MHz~100kHz | |
| FSK modulation | ||
| Carriers | Sine, square, ramp, arbitrary | |
| Source | Internal / external (front panel BNC) | |
| Modulation waveform | 50% duty cycle of square wave | |
| Modulation frequency | 2MHz~100kHz | |
| PSK modulation | ||
| Carriers | Sine, square, ramp, arbitrary | |
| Source | Internal / external (BNC on the front panel) | |
| Modulation waveform | 50% duty cycle of square wave | |
| Modulation frequency | 2MHz~100kHz | |
| PWM modulation | ||
| Carrier | Pulse | |
| Source | Internal / external (BNC on the front panel) | |
| Modulation waveforms | Sine, square, rise ramp, fall ramp, noise, arbitrary | |
| Modulation frequency | 2MHz~20kHz | |
| Width offset | 0%~49.99% of pulse width | |
| Sweep | ||
| Carrier wave | Sine, square, ramp | |
| Types | Linear and logarithmic | |
| Sweep time | 1ms~500s±0.1% | |
| Trigger source | Manual, internal and external | |
| Frequency counter | ||
| Input level | Compatible with TTL | |
| Input frequency | 1Hz~100MHz | |
| Frequency resolution | 6 bit / second | |
| Coupling | DC | |

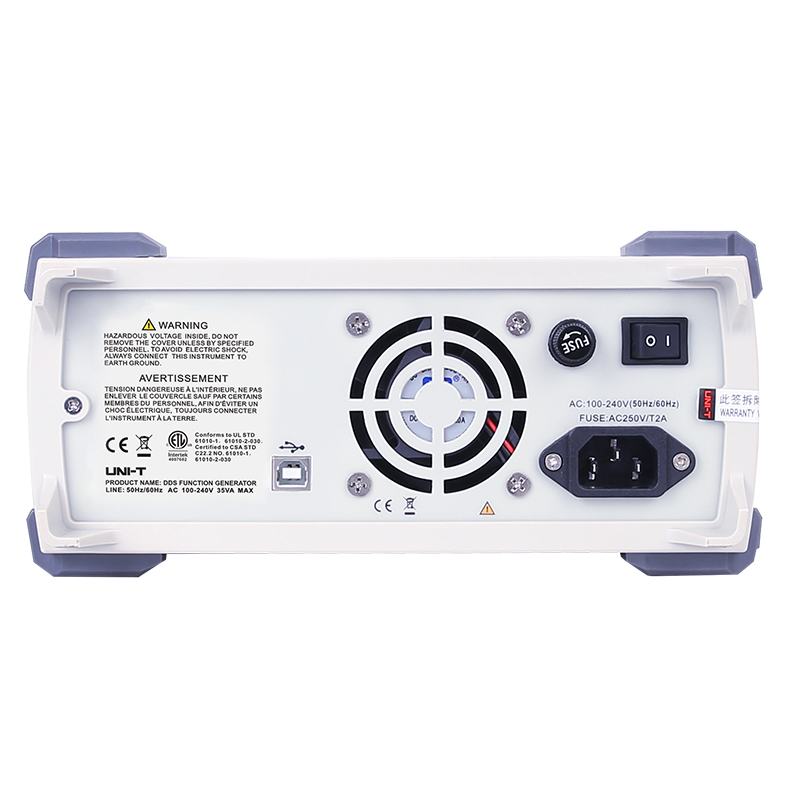

| Connector on back panel | ||
| Interface | ||
| Standard | USB Device | |
| Display | ||
| Screen | 4.3 inches TFT, LCD | |
| Resolution | WVGA (480×272) | |
| Languages | Chinese (by default) and English | |
| Power supply | ||
| Power | 100V~240VACrms, 50Hz/60Hz | |
| Consumption | Less than 25W | |
| Fuse | 2A, T class, 250V | |
| Environment | ||
| Temperature range | Operating: 10℃~+40℃ | |
| Others: -20℃~+60℃ | ||
| Cooling | By fan | |
| Humidity range | Less than 35℃: ≤90%RH | |
| 35℃~40℃: ≤60%RH | ||
| Altitude | Operating: less than 2,000m | |
| Others: less than 15,000m | ||
| General characteristics | ||
| Product size (W×H×D) | 265mm×110mm×320mm | |
| Product net weight | 3.1kg | |
| Standard accessories | Power cord, USB cable, BNC cable (1m), PC software CD | |
| Standard individual packing | English manual | |
| Standard quantity per carton | 2pcs | |
| Standard carton size | 380mm×330mm×320mm | |
| Standard carton gross weight | 8.6kg | |
