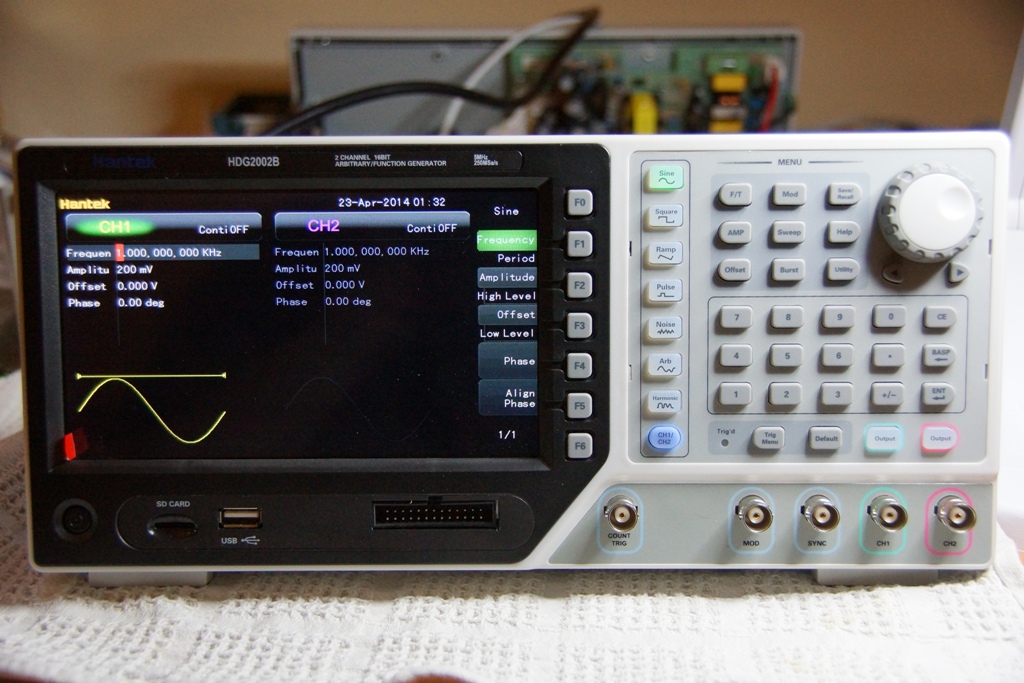

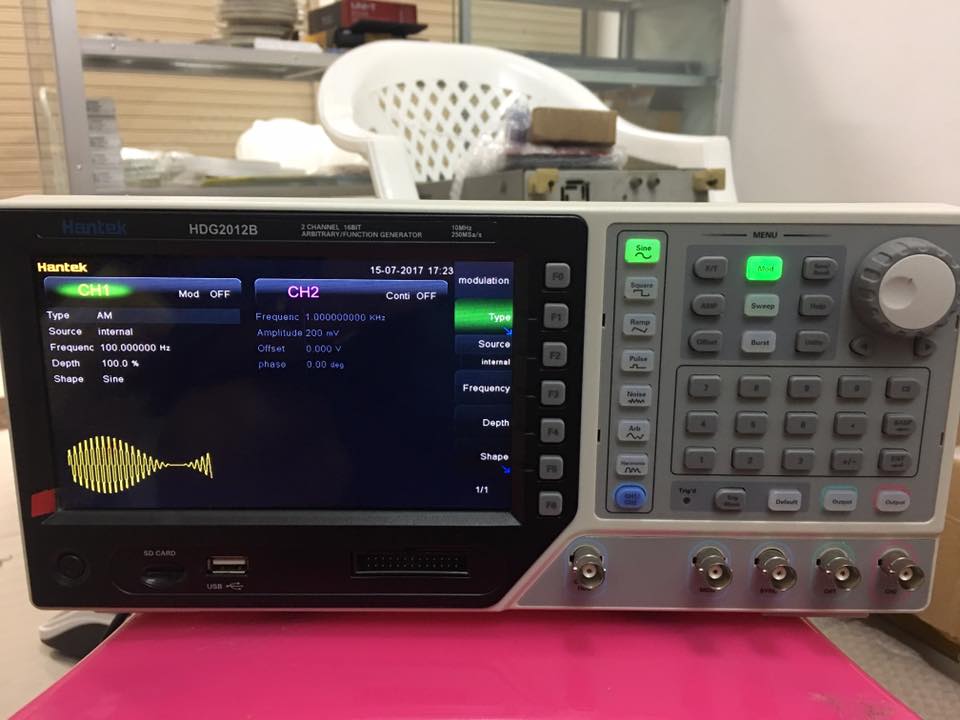

Function Generator Hantek HDG2002B 2CH 5MHz 250MSa s
| รหัสสินค้า | SKU-00474 |
| หมวดหมู่ | Function Gernerator |
| ราคา | 11,420.00 บาท |
| สถานะสินค้า | พร้อมส่ง |
| ลงสินค้า | 5 ต.ค. 2560 |
| อัพเดทล่าสุด | 5 ต.ค. 2560 |
| คงเหลือ | ไม่จำกัด |
| จำนวน | ชิ้น |
หยิบลงตะกร้า
รายละเอียดสินค้า
| แบบ | HDG2102B | HDG2082B | HDG2062B | HDG2032B | HDG2022B | HDG2012B | HDG2002B |
| คุณสมบัติหลัก | |||||||
| ช่อง | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| ความลึกของหน่วยความจำ | 64M | 64M | 64M | 64M | 64M | 64M | 64M |
| frenquency | 100MHz | 80MHz | 60MHz | 30MHz | 20MHz | 10MHz | 5MHz |
| อัตราตัวอย่าง | 250MSa / s | ||||||
| ความละเอียดของแรงดันไฟฟ้า | 16bit | ||||||
| เอาท์พุทดิจิตอล | เอาต์พุต 16 ช่อง | ||||||
| ลักษณะความคล่องตัว | |||||||
| รูปแบบมาตรฐาน | Sine, Square, Ramp, Pulse, Noise, Sinc, Exponential Rise, Exponential Fall, คลื่นไฟฟ้าหัวใจ, Gauss, Haver Sine, Lorentz, Dual-Tone, DC | ||||||
| ซายน์ | 1uHz ~ แม็กซ์ | ||||||
| สี่เหลี่ยม | 1uHz ~ 30MHz | 1uHz ~ แม็กซ์ | |||||
| Pluse | 1uHz ~ 15MHz | 1uHz ~ แม็กซ์ | |||||
| ทางลาด / สามเหลี่ยม | 1uHz ~ 4MHz | 1uHz ~ 3MHz | |||||
| เสียงสีขาว | 1uHz ~ แม็กซ์ | ||||||
| อาร์บ | 1uHz ~ 20MHz | 1uHz ~ 20MHz | 1uHz ~ 20MHz | 1uHz ~ 20MHz | 1uHz ~ 15MHz | 1uHz ~ 10MHz | 1uHz ~ 5MHz |
| มติ | 1uHz | ||||||
| ความถูกต้อง | ± 50ppm, 18 ~ 28 ℃ | ||||||
| Sine Wave Spectrum บริสุทธิ์ | |||||||
| ความผิดเพี้ยนของฮาร์มอนิก | ปกติ (0dBm) DC-1MHz: <-60dBc; 1MHz-10MHz: <-55dBc; 10MHz-100MHz: <-50dBc | ||||||
| ความผิดเพี้ยนของสัญญาณรวมทั้งหมด | <0.1% (10Hz-20kHz, 0dBm) | ||||||
| สัญญาณปลอม | Typical (0dBm): ≤10MHz: <-65dBc; | ||||||
| (ไม่ใช่ hormonic) | > 10MHz <-65dBc + 6dB / สเปกตรัมเฟส | ||||||
| เสียงเฟส | Typical (0dBm, 10kHz offset) 10MHz: ≤-115dBc / Hz | ||||||
| สี่เหลี่ยม | |||||||
| เวลาขึ้น / ลง | <10ns | <11ns | <12ns | <14ns | <16ns | <18ns | <18ns |
| ทำเลย | <3% (100KHz, 1Vpp) | ||||||
| รอบหน้าที่ | ≤10MHz: 20.0% ~ 80.0%; | 8.0% ~ 92.0% | |||||
| 10MHz ~ 40MHz: 40.0% ~ 60.0%; | |||||||
| > 40MHz: 50.0% | |||||||
| แบบไม่สมมาตร | 1% ของระยะเวลา + 5ns | ||||||
| อัดฉีด (RMS) | ทั่วไป (1MHz, 1Vpp, 50Ω) ≤ 5MHz: 2ppm + 500ps; > 5MHz: 500ps | ||||||
| ทางลาด | |||||||
| เส้นตรง | ≤1% (1KHz, 1Vpp) | ||||||
| สมมาตร | 0% ~ 100% | ||||||
| Pluse | |||||||
| ระยะเวลา | 33.33ns ~ 1 มิลลิวินาที | 40ns ~ 1 มิลลิวินาที | 40ns ~ 1 มิลลิวินาที | 50ns ~ 1 มิลลิวินาที | 50ns ~ 1 มิลลิวินาที | เวลา 100ns ~ 1 มิลลิวินาที | 200ns ~ 1 มิลลิวินาที |
| ชีพจร | ≥12ns | ≥14ns | ≥14ns | ≥16ns | ≥16ns | ≥18ns | ≥18ns |
| เวลาขอบชั้นนำ | ≥8ns | ≥9ns | ≥10ns | ≥10ns | ≥11ns | ≥11ns | ≥12ns |
| ทำเลย | <3% (1VPP) | ||||||
| อัดฉีด (RMS) | ทั่วไป (1MHz, 1Vpp, 50Ω) | ||||||
| ≤ 5MHz 2ppm + 500ps | |||||||
| > 500 เมกะบิตต่อวินาที | |||||||
| อาร์บ Wavefrom Generator | |||||||
| ความยาวของ waveform | จุด 64M | ||||||
| ความละเอียดแนวตั้ง | 16 บิต | ||||||
| อัตราตัวอย่าง | 250MSa / s | ||||||
| เวลาเพิ่มขึ้น / ลดลง | ทั่วไป (1Vpp): <6ns | ||||||
| กระวนกระวายใจ | ทั่วไป (1MHz, 1Vpp, 50Ω) | ||||||
| ≤5MHz 2ppm + 500ps; | |||||||
| > 500 เมกะบิตต่อวินาที | |||||||
| ลักษณะความกว้าง | |||||||
| Amplitude Range | ≤20MHz: 2mVpp - 20Vpp; ≤60MHz: 2mVpp -15Vpp; ≤80MHz: 2mVpp -10Vpp; | ||||||
| ≤ 90MHz: 2mVpp - 5Vpp; ≤ 100MHz: 2mVpp - 2Vpp | |||||||
| ความถูกต้อง | ปกติ (1kHz Sine, 0V deviation,> 10mVpp, Auto); ± 1% ของการตั้งค่า± 2mVpp | ||||||
| ความแบนราบ | ≤10MHz: ± 0.1dB; ≤60MHz: ± 0.2dB; ≤100MHz: ± 0.4dB | ||||||
| มติ | 1 หรือ 4 หลัก | ||||||
| ความต้านทาน | 50Ω | ||||||
| ลักษณะออฟเซต | |||||||
| พิสัย | | Voffset | <Vmax - Vpp / 2 | ||||||
| ความถูกต้อง | ± (1% ของการตั้งค่า + 5mV + 0.5% ของความกว้าง) | ||||||
| ลักษณะการมอดูเลต | |||||||
| ประเภทการมอดูเลต | AM, FM, PM, 2ASK, 2FSK, 2PSK, PWM | ||||||
| AM | |||||||
| คลื่นแม่เหล็กไฟฟ้า | Sine, Square, Ramp, Arb (ยกเว้น DC) | ||||||
| แหล่ง | ภายในภายนอก | ||||||
| การปรับรูปคลื่น | Sine, Square, Ramp, Noise, Arb | ||||||
| ความถี่ | 1Hz ~ 500KHz | ||||||
| ความลึก | 0% ~ 120% | ||||||
| เอฟเอ็ม | |||||||
| คลื่นแม่เหล็กไฟฟ้า | Sine, Square, Ramp, Arb (ยกเว้น DC) | ||||||
| แหล่ง | ภายในภายนอก | ||||||
| การปรับรูปคลื่น | Sine, Square, Ramp, Noise, Arb | ||||||
| ความถี่ | 1Hz ~ 500KHz | ||||||
| การเบี่ยงเบนจากความถี่ | 0 ~ 360 | ||||||
| PM | |||||||
| คลื่นแม่เหล็กไฟฟ้า | Sine, Square, Ramp, Arb (ยกเว้น DC) | ||||||
| แหล่ง | ภายในภายนอก | ||||||
| การปรับรูปคลื่น | Sine, Square, Ramp, Noise, Arb | ||||||
| ความถี่ | 1Hz ~ 500KHz | ||||||
| การเบี่ยงเบนจากความถี่ | 0% ~ 120% | ||||||
| 2ASK | |||||||
| คลื่นแม่เหล็กไฟฟ้า | Sine, Square, Ramp, Arb (ยกเว้น DC) | ||||||
| แหล่ง | ภายในภายนอก | ||||||
| การปรับรูปคลื่น | สแควร์ของรอบหน้าที่ 50% | ||||||
| อัตรารหัส | 1Hz ~ 500KHz | ||||||
| 2FSK | |||||||
| คลื่นแม่เหล็กไฟฟ้า | Sine, Square, Ramp, Arb (ยกเว้น DC) | ||||||
| แหล่ง | ภายในภายนอก | ||||||
| การปรับรูปคลื่น | สแควร์ของรอบหน้าที่ 50% | ||||||
| อัตรารหัส | 1Hz ~ 500KHz | ||||||
| 2PSK | |||||||
| คลื่นแม่เหล็กไฟฟ้า | Sine, Square, Ramp, Arb (ยกเว้น DC) | ||||||
| แหล่ง | ภายในภายนอก | ||||||
| การปรับรูปคลื่น | สแควร์ของรอบหน้าที่ 50% | ||||||
| อัตรารหัส | 1Hz ~ 500KHz | ||||||
| PWM | |||||||
| คลื่นแม่เหล็กไฟฟ้า | Sine, Square, Ramp, Arb (ยกเว้น DC) | ||||||
| แหล่ง | ภายในภายนอก | ||||||
| การปรับรูปคลื่น | Sine, Square, Ramp, Noise, Arb | ||||||
| อัตรารหัส | 1Hz ~ 500KHz | ||||||
| ความกว้างเบี่ยงเบน | 0 ถึง 100% ของ Pulse Width | ||||||
| ลักษณะเด่น | |||||||
| Burst Count | 1 ~ 2000000000 | ||||||
| Gated Source | ทริกเกอร์ภายนอก | ||||||
| ทริกเกอร์แหล่งที่มา | ภายในภายนอกหรือด้วยตนเอง | ||||||
| ลักษณะการกวาดล้าง | |||||||
| ชนิด | เชิงเส้น | ||||||
| TypeDirection | ขึ้น | ||||||
| กวาดเวลา | 280,000 | ||||||
| ถือ / กลับเวลา | 280,000 | ||||||
| ทริกเกอร์แหล่งที่มา | ภายใน, ภายนอก, คู่มือ | ||||||
| เครื่องหมาย | สัญญาณ Edge ลดลงของสัญญาณ Sync (ตั้งโปรแกรมได้) | ||||||
| ข้อกำหนดทั่วไป | |||||||
| อินเตอร์เฟซ | โฮสต์ USB, อุปกรณ์ USB, LAN optional | ||||||
| แสดง | หน้าจอสี TFT ขนาด 7 นิ้ว '' 64K * 800 * 480 | ||||||
| แรงดันไฟฟ้า | 100-120VACRMS (± 10%), 45Hz ถึง 440Hz, CATⅡ; 120-240VACRMS (± 10%), 45Hz ถึง 66Hz, CATⅡ | ||||||
| การใช้พลังงาน | <60W | ||||||
| กระแสไฟขาออก | 0.15A | ||||||
| ขนาด | 305 มม. x 100 มม. x 130 มม. (กว้าง x กว้าง x สูง) | ||||||
| น้ำหนัก | 3KG | ||||||
