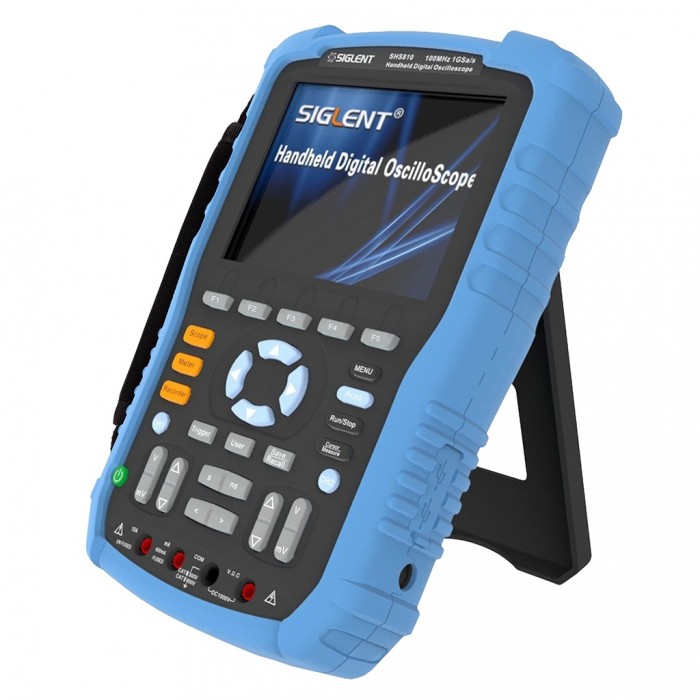

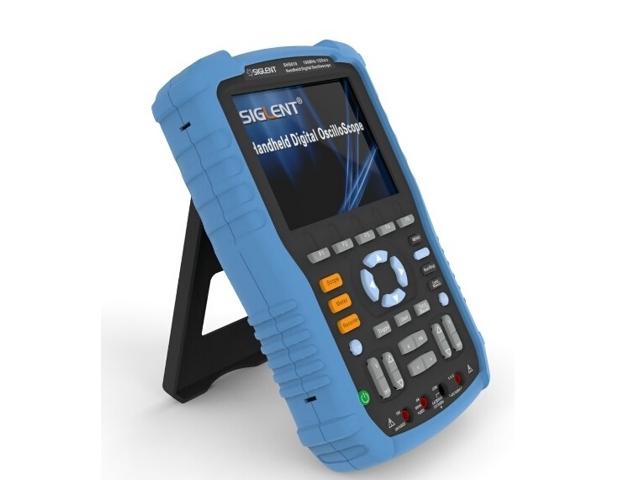

Ossilloscope Siglent SHS810 100Mhz

ส่วน Oscilloscope

แบบ

SHS806

SHS810

SHS815

SHS820

แบนด์วิดธ์

60MHz

100MHz

150MHz

200MHz

เวลาที่เพิ่มขึ้น

≤5.8ns

≤3.5ns

≤2.3ns

≤1.75ns

ข้อมูลสมรรถภาพ

1MΩ± 2% 3PF ± 18pf

อัตราการสุ่มตัวอย่างแบบ Real-time

โสดช่องที่ 1 GSA / s แบบ Dual Channel 500 MSA / S

โสดช่อง 500 MSA / S

อัตราการสุ่มตัวอย่างเทียบเท่า

50GSa / S

ความลึกของหน่วยความจำ

2Mpts

เมื่อตำแหน่งฐาน

5 NS / div - 50s / div

2.5 NS / div - 50s / div

เมื่อสแกนกลุ่ม

100ms / div ~ 50s / div

ความไวแสงแนวตั้ง

2mV / div - 100V / div (1-2-5 ขั้นตอน)

ละเอียดภาพแนวตั้ง

8 บิต

ทริกเกอร์ประเภท

ขอบชีพจร, วิดีโอ,

เคาน์เตอร์ความถี่ฮาร์ดแวร์

6 Trigger เคาน์เตอร์ความถี่

อินเตอร์เฟซ

อุปกรณ์ USB Host, USB

คณิตศาสตร์

+, -, *, / FFT

Oscilloscope เทรนด์

800K จุด

ส่วนมัลติมิเตอร์

ตัวเลขการแสดงผลสูงสุด

 6000

โครงการ

คอกม้า

ความถูกต้อง

DC วัดแรงดันไฟฟ้า

 60mV - 1000V

 ± 1% ± 15digit

AC วัดแรงดันไฟฟ้า

 60mV -750V

 ± 1% ± 15digit

DC วัดกระแส

 60mV -10A

 ± 1% ± 5digit

AC วัดกระแส

 60mV -10A

 ± 1% ± 5digit

วัดประจุกระแสไฟ

 40.00nF

 ± 3% ± 10digit

 400.0nF-400.0uF

 ± 4% ± 5digit

วัดความต้านทาน

 600Ω - 60MΩ

 ± 1% ± 5digit

ปิดการทดสอบ

 <50Ω

ไดโอด

 2.0V 0V ~

ฟังก์ชั่นเทรนด์

 1.2M จุด

บันทึกรูปคลื่นหน่วยความจำลึก

 จุด 7M

โหมดการวัด

 คู่มือ / อัตโนมัติ

ลักษณะโดยทั่วไป

แสดงหน้าจอ

สี TFT-LCD 320 × 234 จอแสดงผล

พาวเวอร์ซัพพลาย

เครื่องนี้เป็นแบตเตอรี่ขับเคลื่อนหรืออะแดปเตอร์ไฟ DC ภายนอก

แหล่งจ่ายไฟ

Built-in แบตเตอรี่ลิเธียมชาร์จ: 7.4V 5000mAh แบตเตอรี่> 3 ชั่วโมง; อะแดปเตอร์ไฟภายนอก: 100-240V 50 / 60Hz การป้อนข้อมูล 9V 4A เอาท์พุท

น้ำหนักตัว

1.5 กิโลกรัม

ขนาด

 163.2mm ×× 53.3mm 259.5mm

ฟิตติ้ง

สอง probes เรื่อย ๆ , สายไฟ, DC อะแดปเตอร์ปากกามัลติมิเตอร์
