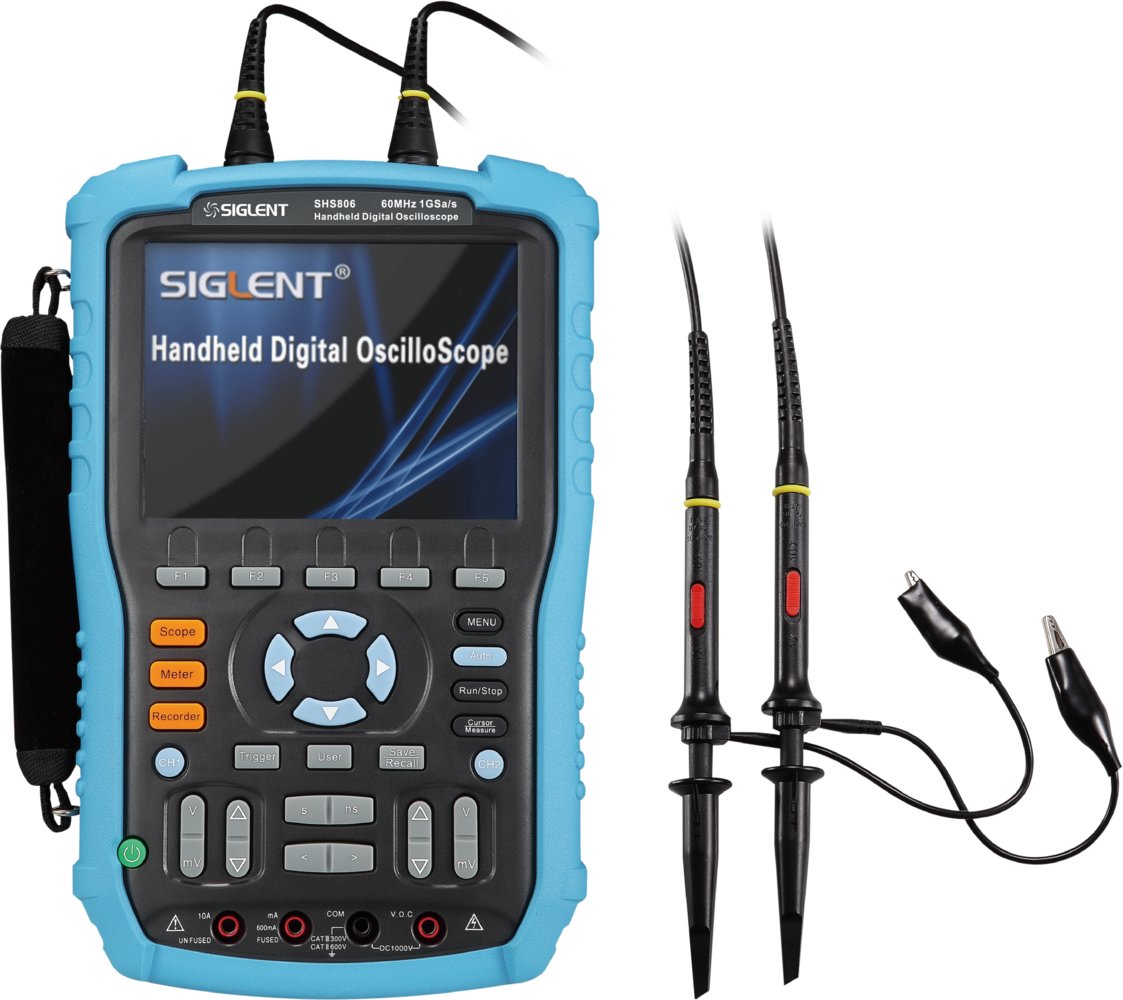

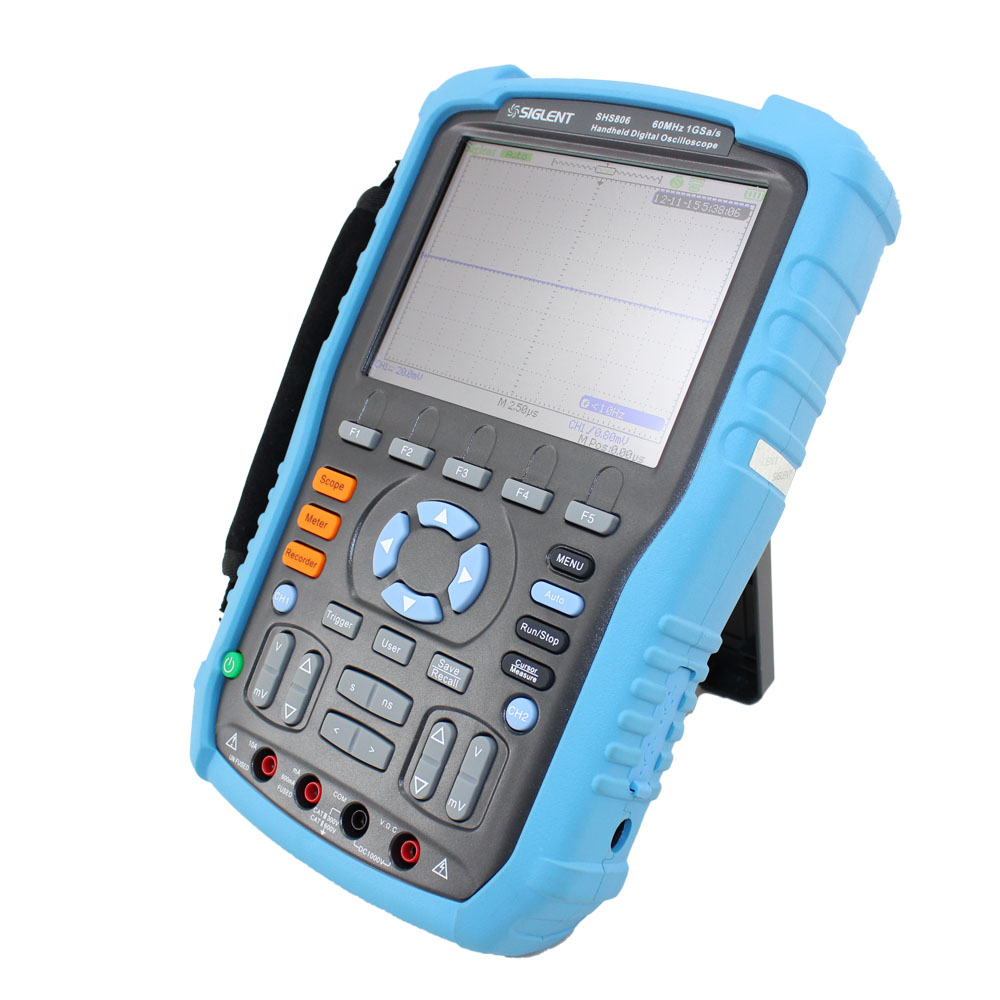

Ossilloscope Siglent SHS806 60Mhz

SHS806 / SHS810 ส่วนสโคป

แบบ

SHS806

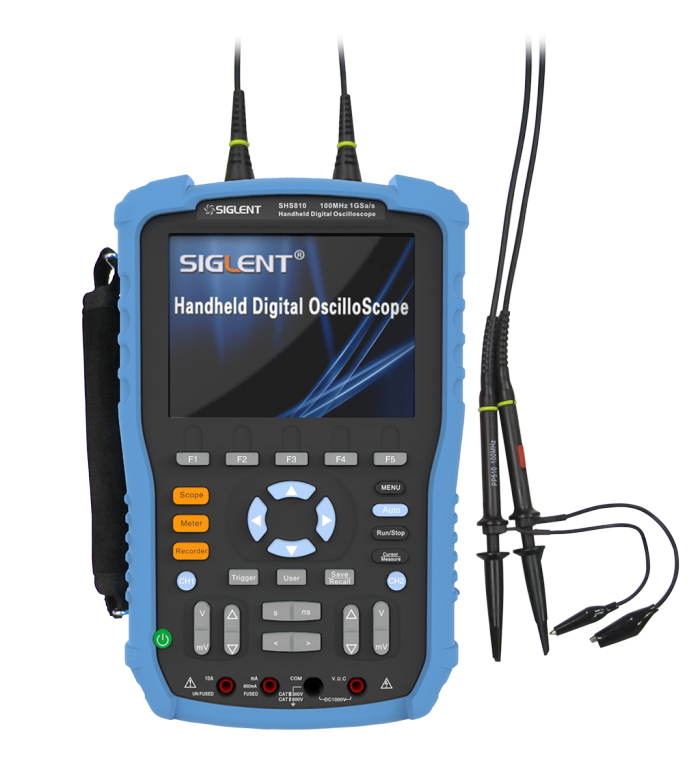

SHS810

แบนด์วิดธ์

60MHz

100MHz

เวลาที่เพิ่มขึ้น

≤5.8ns

≤3.5ns

อัตราการสุ่มตัวอย่างแบบ Real-time

1GS / S

อัตราการสุ่มตัวอย่างเทียบเท่า

50GS / S

ความไวแสงแนวตั้ง

5mV ~ 100V / div

เมื่อตำแหน่งฐาน

5NS ~ 50s / div

2.5ns ~ 50s / div

สแกน: 100ms ~ 50s / div

ความลึกของหน่วยความจำ

2M

ทริกเกอร์ประเภท

ขอบชีพจร, วิดีโอ, สลับลาดชัน

ละเอียดภาพแนวตั้ง

8

เคาน์เตอร์ความถี่ฮาร์ดแวร์

6 Trigger เคาน์เตอร์ความถี่

อินเตอร์เฟซ

อุปกรณ์ USB Host, USB

คุ้มค่าทางคณิตศาสตร์

บวกลบคูณหาร, FFT

แสดงหน้าจอ

สี TFT-LCD 320 × 234 จอแสดงผล

ส่วนมัลติมิเตอร์

ตัวเลขการแสดงผลสูงสุด

 6000

โครงการ

กระแส

ความถูกต้อง

DC วัดแรงดันไฟฟ้า

 60mV - 1000V

 ± 1% ± 15digit

AC วัดแรงดันไฟฟ้า

 60mV -750V

 ± 1% ± 15digit

DC วัดกระแส

 60mV -10A

 ± 1% ± 5digit

AC วัดกระแส

 60mV -10A

 ± 1% ± 5digit

วัดประจุกระแสไฟ

 40.00nF

 ± 3% ± 10digit

 400.0nF-400.0uF

 ± 4% ± 5digit

วัดความต้านทาน

 600Ω - 60MΩ

 ± 1% ± 5digit

ปิดการทดสอบ

 <50Ω

ไดโอด

 2.0V 0V ~

ฟังก์ชั่นเทรนด์

 1.6M จุด

บันทึกรูปคลื่นหน่วยความจำลึก

 จุด 7M

โหมดการวัด

 คู่มือ / อัตโนมัติ

ลักษณะโดยทั่วไป

แสดงหน้าจอ

สี TFT-LCD 320 × 234 จอแสดงผล

พาวเวอร์ซัพพลาย

เครื่องนี้เป็นแบตเตอรี่ขับเคลื่อนหรืออะแดปเตอร์ไฟ DC ภายนอก

แหล่งจ่ายไฟ

Built-in แบตเตอรี่ลิเธียมชาร์จ: 7.4V 4500mAh แบตเตอรี่> 3 ชั่วโมง; อะแดปเตอร์ไฟภายนอก: 100-240V 50 / 60Hz การป้อนข้อมูล 9V 4A เอาท์พุท

น้ำหนักตัว

1.5 กิโลกรัม

ขนาด

 163.2mm ×× 53.3mm 259.5mm

ฟิตติ้ง

สอง probes เรื่อย ๆ , สายไฟ, DC อะแดปเตอร์ปากกามัลติมิเตอร์
