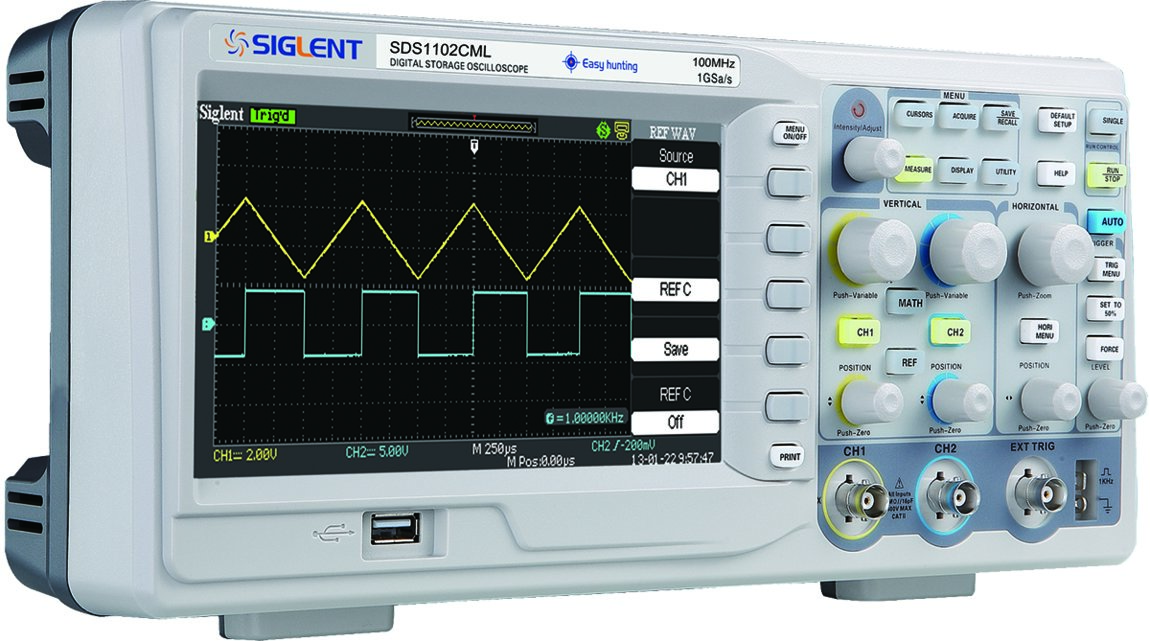

Ossilloscope SIGLENT SDS1102CML+

รุ่น

SDS1072CML

SDS1102CML

SDS1152CML

แบนด์วิดธ์

70เมกะเฮิร์ตซ์

100เมกะเฮิร์ตซ์

150เมกะเฮิร์ตซ์

ช่อง

2CH + 1EXT

เวลาจริงอัตราการสุ่มตัวอย่าง

1gsa/วินาที

เทียบเท่าอัตราการสุ่มตัวอย่าง

50GSa/s

ลึกหน่วยความจำ

2 M Pts

เพิ่มขึ้นเวลา

< 5ns

< 3.5ns

< 2.3ns

ความต้านทานของอินพุต

1MΩ 17pF

เวลาฐานช่วง

5.0ns/div-50s/div

2.5ns/div-50s/div

สแกน: 100มิลลิเซคอน-50วินาที/div

แนวตั้งความไว

2เมกะโวลต์-10โวลต์/div

แนวตั้งความละเอียด

8bit

ทริกเกอร์แหล่งที่มา

CH1, CH2, Ext, Ext/5,สายAC

ทริกเกอร์ประเภท

ขอบชีพจรวิดีโอ,ลาด,ทางเลือก

คณิตศาสตร์การดำเนินงาน

+,-, ×, ÷, FFT

ดิจิตอลกรอง

สูงผ่านต่ำผ่าน,ผ่านแถบ,วงหยุด

แม็กซ์แรงดันไฟฟ้า

± 400โวลต์(DC + AC Pk-Pk),แมวI, CAT II

จัดเก็บข้อมูลภายใน

2กลุ่มอ้างอิงรูปแบบของคลื่น20กลุ่มของการตั้งค่า10กลุ่มของรูปแบบของคลื่น

จัดเก็บข้อมูลภายนอก

Bitmapบันทึก, CSVบันทึก,รูปแบบของคลื่นบันทึก,การตั้งค่าบันทึก

ภาษา

ภาษาอังกฤษ,ฝรั่งเศส,เยอรมัน,รัสเซีย,สเปน,จีน,จีนแบบดั้งเดิม,โปรตุเกส,ญี่ปุ่น,เกาหลี,อิตาลี,ภาษาอาหรับ

อินเตอร์เฟซ

โฮสต์USB,อุปกรณ์USB RS-232,ผ่าน/ไม่ผ่านออก

แสดง

7นิ้ว(178มิลลิเมตร)สีTFT (480*234)จอแอลซีดี

พลังงาน

AC 100-240โวลต์, 45เฮิร์ต-440เฮิร์ต, 50VAสูงสุด

ซอฟต์แวร์คอมพิวเตอร์

สามารถผ่านคอมพิวเตอร์ควบคุมระยะไกลo scilloscope,รูปแบบของคลื่นสกัดการวิเคราะห์ข้อมูล

หมายเหตุ

เดิมที่มีแหล่งที่มาของการเชื่อมต่อที่ไร้รอยต่อ,แบบฟอร์มสัญญาณคอลเลกชัน,ผลิตบูรณาการระบบ
