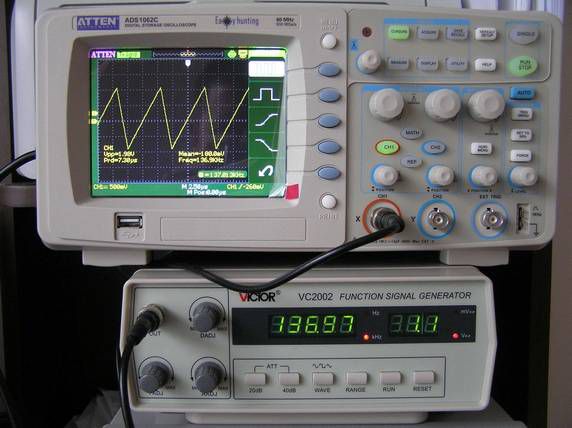

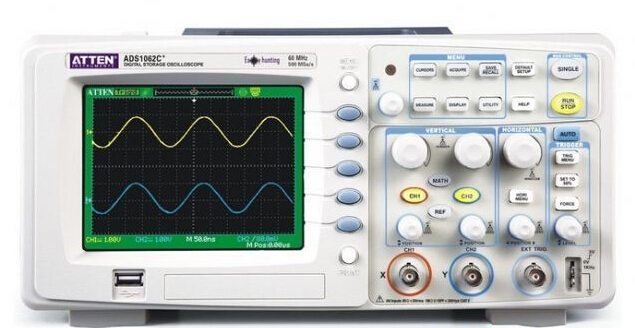

Ossilloscope Atten ADS1062C

ADS 1062C  ดิจิตอล Oscilloscope

แบนด์วิดธ์

60 MHz

จำนวนช่อง

คู่1 ช่องทริกเกอร์ด้านนอก

อัตราการสุ่มตัวอย่างแบบ Real-time

โสดช่อง500MSa / S , คู่250Msa / S

อัตราการสุ่มตัวอย่างเทียบเท่า

50 GSA / S

ความลึกของหน่วยความจำ

4K / CH

เวลาที่เพิ่มขึ้น

< 5.8 nS

ข้อมูลสมรรถภาพ

1M Ω‖ 1 . 7 pF

ช่วงเวลาฐาน

5 nS / div ที่~ 50S / div ที่

ม้วน: 100ms ~ 50S / div

ความไวแสงแนวตั้ง

5V-2mV / div ที่ ( 1-2-5 ตามลำดับ)

ละเอียดภาพแนวตั้ง

8bit

แหล่งที่มาของทริกเกอร์

CHL , CH2 , Ext , Ext / 5 ตัว AC สาย

Trigger โหมด

ขอบชีพจร, วิดีโอ, ความล่าช้าลาดสลับ

คณิตศาสตร์

+ - , * , / , FFT

กรองดิจิตอล

ความถี่สูง, low-pass วงดนตรีแบบครบวงจรผ่านแถบ

แรงดันไฟฟ้าอินพุตสูงสุด

+ 400V  Pk - Pk ฉัน CAT

หน่วยความจำภายใน

2 ชุดของรูปคลื่นอ้างอิง20 กลุ่มการตั้งค่า20 รูปคลื่น

จัดเก็บข้อมูลภายนอก

หน่วยความจำ Bitmap, CSV รูปคลื่น, การตั้งค่า

อย่างต่อเนื่อง

ปิด 1 วินาที 2 วินาที, 5 วินาทีไม่ จำกัด

ภาษา

จีน, จีน, อังกฤษ, เยอรมัน, ฝรั่งเศส, ญี่ปุ่น, เกาหลี, รัสเซีย, อาหรับ, สเปน, โปรตุเกส, อิตาลี

อินเตอร์เฟซ

เป็นเจ้าภาพ USB , อุปกรณ์ USB , RS-232 , ผ่าน / ไม่ผ่าน

แสดงผล

สี 5.7 นิ้วจอแสดงผล TFT-LCD

แหล่งจ่ายไฟ

ตัว AC 100 ~ 240V , 47Hz ~ 440Hz , 50VA แม็กซ์
