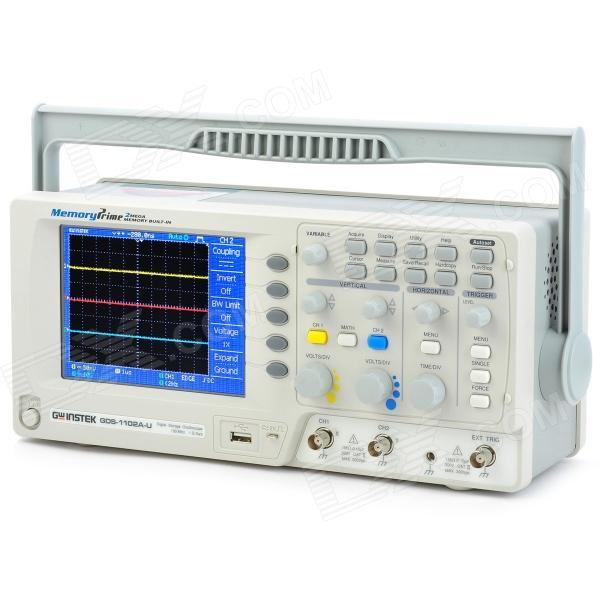

Ossilloscope GW INSTEK GDS-1102A-U 100Mhz
| รหัสสินค้า | SKU-00304 |
| หมวดหมู่ | ออสชิลโลสโคป(ดิจิตอล) |
| ราคา | 16,240.00 บาท |
| สถานะสินค้า | พร้อมส่ง |
| ลงสินค้า | 26 ก.ย. 2560 |
| อัพเดทล่าสุด | 26 ก.ย. 2560 |
| คงเหลือ | ไม่จำกัด |
| จำนวน | ชิ้น |
หยิบลงตะกร้า
รายละเอียดสินค้า
|
รายละเอียด
|
||||
|
GDS-1052-U
|
GDS-1072-U
|
GDS-1102-U
|
||
|
แนวตั้ง
|
ช่องทาง
|
2
|
2
|
2
|
|
แบนด์วิดธ์
|
DC ~ 50MHz (-3dB)
|
DC ~ 70MHz (-3dB)
|
DC ~ 100MHz (-3dB)
|
|
|
เวลาเพิ่มขึ้น
|
เกี่ยวกับ <7 ns การ
|
เกี่ยวกับ <5NS
|
เกี่ยวกับ <3.5ns
|
|
|
ความไวแสง
|
2mV / div ~ 10V / div (1-2-5 ขั้นตอน)
|
|||
|
ความถูกต้อง
|
± (3% × | อ่าน| + + 0.1div 1mV)
|
|||
|
การป้อนข้อมูล
|
AC, DC, GND
|
|||
|
ความต้านทานของอินพุต
|
1M โอเมก้า± 2% ประมาณ15pF
|
|||
|
กระแสไฟฟ้า
|
ปกติ Inverted
|
|||
|
การป้อนข้อมูลสูงสุด
|
300V (DC + AC สูงสุด), กสท. ครั้งที่สอง
|
|||
|
สัญญาณการประมวลผลสัญญาณ
|
+, -, FFT
|
|||
|
ช่วง Offset
|
2mV / div ~ 50mV / div: ± 0.4V; 100mV / div ~ 500mV / div:± 4V; 1V / div ~ 5V / div: ± 40V; 10V / div: ± 300V
|
|||
|
ข้อ จำกัด แบนด์วิดธ์
|
20MHz (-3dB)
|
|||
|
ทริกเกอร์
|
แหล่งที่มาของทริกเกอร์
|
CH1, CH2, สายภายนอก
|
||
|
โหมด
|
Auto, ปกติ, Single, ทีวี, ขอบ, ความกว้างของคลื่น
|
|||
|
การแต่งงานกัน
|
AC, DC, LF ปฏิเสธ, HF ปฏิเสธ, ปราบปรามเสียง
|
|||
|
ความไวแสง
|
DC ~ 25MHz: ประมาณ0.5div หรือ5mV; 25MHz ~ 50/70 / 100MHz: ประมาณ1.5div หรือ15mV
|
|||
|
ไกภายนอก
|
ขอบเขต
|
± 15V
|
||
|
ความไวแสง
|
DC ~ 25MHz: ประมาณ50mV; 25 ~ 50/70 / 100MHz ประมาณ100mV
|
|||
|
ความต้านทานของอินพุต
|
1M โอเมก้า± 2% ประมาณ16PF
|
|||
|
การป้อนข้อมูลสูงสุด
|
300V (DC + AC สูงสุด), กสท. ครั้งที่สอง
|
|||
|
ระดับ
|
ขอบเขต
|
1ns / div ~ 50 / div (1-2.5-5 ขั้นตอน); ROLL; 50ms / div ~ 50 / div
|
||
|
โหมด
|
ฐานเวลา Master, หน้าต่าง, หน้าต่างซูมเลื่อนXY
|
|||
|
ความถูกต้อง
|
± 0.01%
|
|||
|
Pre-ทริกเกอร์
|
สูงสุด10 ตาราง
|
|||
|
ทริกเกอร์ด้านหลัง
|
1000 จอร์เจีย
|
|||
|
XY โหมด
|
X- ป้อนข้อมูลแกน
|
ช่องทางที่ 1
|
||
|
Y-ป้อนข้อมูลแกน
|
ช่องทางที่ 2
|
|||
|
กะระยะ
|
± 3 °ที่100kHz
|
|||
|
สัญญาณการเข้าซื้อกิจการ
|
อัตราการสุ่มตัวอย่างแบบ Real-time
|
สูงสุด250MSa / วินาที
|
||
|
อัตราการสุ่มตัวอย่างเทียบเท่า
|
สูงสุด25GSa / s
|
|||
|
ละเอียดภาพแนวตั้ง
|
8 บิต
|
|||
|
ความยาวบันทึก
|
สูงสุด4k จุด
|
|||
|
โหมดการเข้าซื้อกิจการ
|
ปกติการตรวจสอบยอดเฉลี่ย
|
|||
|
การตรวจสอบยอด
|
10ns (500ns / div ~ 50 / div)
|
|||
|
ค่าเฉลี่ยของจำนวน
|
2, 4, 8, 16, 32, 64, 128, 256
|
|||
|
เคอร์เซอร์และการวัด
|
วัดแรงดันไฟฟ้า
|
วีพี, วีแอมป์, V เฉลี่ย, วีอาร์, V สวัสดี, V LO, V สูงสุด, V นาทีก่อนที่แรงดันไฟฟ้าตื่นเต้นเพิ่มขึ้น/ ลดลงของแรงดันไฟฟ้าที่มากที่สุดก่อนที่จะมีแรงดันไฟฟ้าตื่นเต้น/ แรงดันที่รุนแรง
|
||
|
เวลาในการวัด
|
ความถี่ระยะเวลาที่เพิ่มขึ้นเวลาตกเวลาความกว้างของคลื่นบวกความกว้างของคลื่นเชิงลบรอบหน้าที่
|
|||
|
วัดเคอร์เซอร์
|
ความแตกต่างระหว่างแรงดันไฟฟ้าเคอร์เซอร์(เดลต้าV) ความแตกต่างเวลาระหว่างเคอร์เซอร์(เดลต้าT)
|
|||
|
นับอัตโนมัติ
|
6 ความละเอียดบิต; ความถูกต้อง: ± 2%; ที่มา: นอกจากโหมดไกวิดีโอแหล่งที่มาของทริกเกอร์ที่มีอยู่
|
|||
|
ปรับชดเชยสัญญาณการสอบสวน
|
ความถี่
|
1kHz ~ 100kHz, 1kHz / ขั้นตอน
|
||
|
หน้าที่รอบช่วง
|
5% ~ 95%; 5% / ขั้นตอน
|
|||
|
คุณสมบัติของแผงควบคุม
|
การตั้งค่าอัตโนมัติ
|
ปรับแนวตั้งVOLT / DIV แนวนอนTIME / DIV และระดับทริกเกอร์
|
||
|
บันทึกการตั้งค่า
|
ได้ถึง15 ชุดของเงื่อนไขการวัด
|
|||
|
บันทึกสัญญาณ
|
15 รูปคลื่น
|
|||
|
แสดง
|
TFT LCD ประเภท
|
5.7 ''
|
||
|
ความละเอียดหน้าจอ
|
234 (แนวตั้ง) × 320 (แนวนอน) จุด
|
|||
|
แสดงเส้นตาราง
|
8 × 10 ตาราง
|
|||
|
แสดงความสว่าง
|
ที่สามารถปรับได้
|
|||
|
อินเตอร์เฟซ
|
อุปกรณ์ USB
|
USB1.1 และ 2.0 ความเร็วเต็มที่เข้ากันได้
|
||
|
โฮสต์ USB
|
ภาพ(BMP) ข้อมูลรูปแบบของคลื่น(CSV) และการตั้งค่า(SET)
|
|||
|
แหล่งจ่ายไฟ
|
ช่วงแรงดันไฟฟ้าเชิงเส้น
|
AC 100V ~ 240V, 48Hz ~ 63Hz เลือกโดยอัตโนมัติ
|
||
|
คนอื่น ๆ
|
เมนูได้หลายภาษา
|
ที่มีจำหน่าย
|
||
|
ช่วยเหลือแบบออนไลน์
|
ที่มีจำหน่าย
|
|||
|
ขนาดและน้ำหนัก
|
310 (W) × 142 (H) × 140 (D) นน.ประมาณ2.5 กก
|
|||
