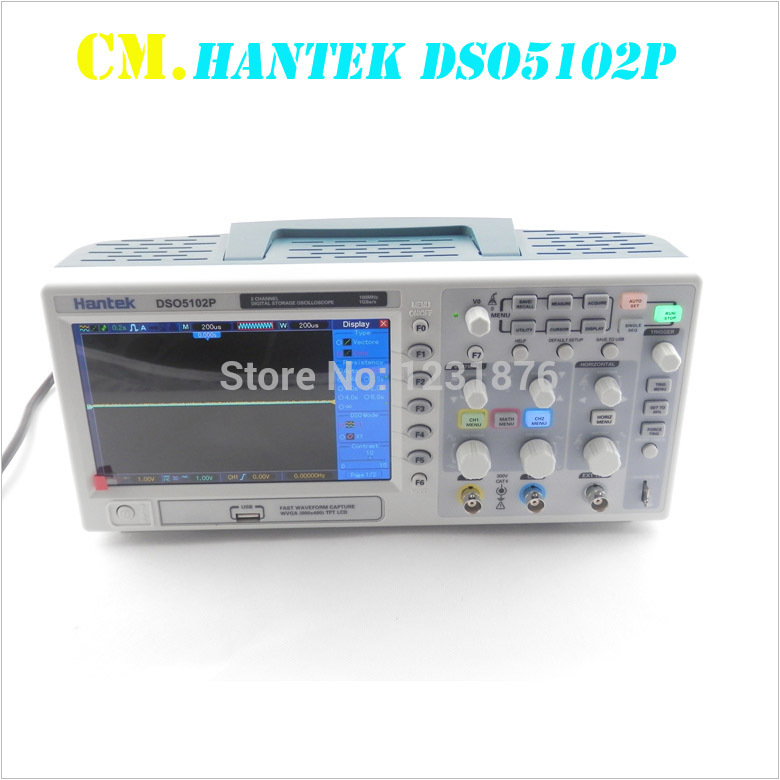

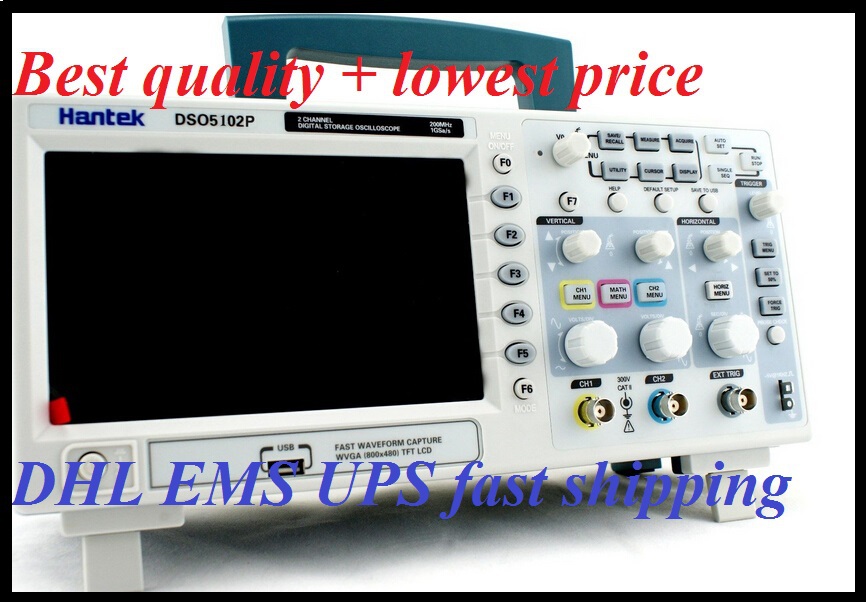

Ossilloscope Hantek DSO5102P 100Mhz
| รหัสสินค้า | SKU-00302 |
| หมวดหมู่ | ออสชิลโลสโคป(ดิจิตอล) |
| ราคาปกติ | |
| ลดเหลือ | 8,800.00 บาท |
| สถานะสินค้า | พร้อมส่ง |
| ลงสินค้า | 26 ก.ย. 2560 |
| อัพเดทล่าสุด | 6 ก.ค. 2563 |
| คงเหลือ | ไม่จำกัด |
| จำนวน | ชิ้น |
หยิบลงตะกร้า
รายละเอียดสินค้า
1. คุณลักษณะ
- แบนด์วิดท์ 100MHz
- อัตราตัวอย่าง 1GSa / s Real Time
- หน้าจอสีขนาดใหญ่ (7.0 นิ้ว), WVGA (800x480)
- ความยาวสูงสุดถึง 40K
- โหมดทริกเกอร์: ความกว้างขอบ / ความกว้างของชีพจร / สายวิดีโอแบบเลือก / สลิป / โอเวอร์ไทม์เป็นต้น
- โฮสต์ USB และการเชื่อมต่ออุปกรณ์มาตรฐาน
- การวัดอัตโนมัติหลายครั้ง
- ฟังก์ชันคณิตศาสตร์สี่แบบรวมถึงมาตรฐาน FFTs
- ให้บริการซอฟต์แวร์สำหรับการวิเคราะห์แบบเรียลไทม์ของเครื่องพีซี
- VGA อุปกรณ์เสริม
2. ข้อกำหนด
| แบบ | DSO5102P |
| การเข้าซื้อกิจการ | |
| อัตราตัวอย่าง | ตัวอย่างเรียลไทม์: 1GS / s |
| โหมดการซื้อ | |
| ปกติ | ข้อมูลปกติเท่านั้น |
| Peak Detect | จับภาพความละเอียดสูงและจับแรลดอน |
| เฉลี่ย | เฉลี่ย Wavefom เลือกได้ 4,8,16,32,64,128 |
| ปัจจัยการผลิต | |
| อินพุต | AC, DC, GND |
| อินพุต Impendance | 1MΩ± 2% ‖ 20pF ± 3pF |
| การลดทอนของ Probe | 1X, 10X |
| ปัจจัยการลดทอนของตัวรับสัญญาณที่สนับสนุน | 1X, 10X, 100X, 1000X |
| แรงดันไฟฟ้าขาเข้าสูงสุด | CAT I และ CAT II: 300VRMS (10 ×), ประเภทการติดตั้ง; CAT III: 150VRMS (1 ×); ประเภทการติดตั้ง II: ลดค่าความเบาบางที่ 20dB / decade เหนือ 100kHz ถึง 13V peak AC ที่ 3MHz * ขึ้นไป สำหรับรูปแบบที่ไม่ใช่ไซโอนออยด์ค่ายอดจะต้องน้อยกว่า 450V การท่องเที่ยวสูงกว่า 300V ควรมีระยะเวลาไม่เกิน 100ms ระดับสัญญาณ RMS รวมทั้งส่วนประกอบ DC ทั้งหมดที่ถูกถอดออกจากข้อต่อ AC ต้อง จำกัด ไว้ที่ 300V หากค่าเหล่านี้เกินกว่าความเสียหายที่อาจเกิดขึ้นกับออสซิลโลสโคปอาจเกิดขึ้น |
| ระบบแนวนอน | |
| ช่วงอัตราตัวอย่าง | 500ms / s - 1GS / s |
| Interpolation รูปคลื่น | (sin x) / x |
| ความยาวบันทึก | 40K |
| ช่วง SEC / DIV | 4ns / div ถึง 40 วินาที / div |
| อัตราตัวอย่างและ เวลาที่แน่นอน |
± 50ppm ( มากกว่าช่วงเวลาใด ๆ ≥1ms) |
| ช่วงตำแหน่ง | 20ns / div ถึง 80us / div; (-8div xs / div) ถึง 40ms; 200us / div ถึง 40s / div; (-8div xs / div) ถึง 400 วินาที |
| Delta Time การวัดค่าความถูกต้อง (Full Bandwidth) |
โหมดเดี่ยว, โหมดปกติ: ± (ช่วงตัวอย่าง 1 ช่วง + การอ่าน 100ppm × + 0.6ns); > 16 ค่าเฉลี่ย: ± (ช่วงตัวอย่าง 1 ช่วง + อ่าน 100ppm × + 0.4ns); ช่วงตัวอย่าง = s / div ÷ 200 |
| ระบบแนวตั้ง | |
| ความละเอียดแนวตั้ง | ความละเอียด 8 บิตช่องเก็บตัวอย่างทั้งหมดพร้อมกัน |
| ช่วงตำแหน่ง | 2mV / div ถึง 10V / div |
| แบนด์วิดธ์ | 100MHz |
| เวลาเพิ่มขึ้นที่ BNC (ปกติ) | 3.5ns |
| แบนด์วิดท์แบบอะนาล็อกในโหมดปกติและค่าเฉลี่ยที่ BNC หรือด้วยหัววัด, DC Coupled | 2mV / div ถึง 20mV / div, ± 400mV; 50mV / div ถึง 200mV / div, ± 2V 500mV / div ถึง 2V / div, ± 40V; 5V / div, ± 50V |
| คณิตศาสตร์ | +, -, *, /, FFT |
| FFT | Windows: Hanning, Flatop, เหลี่ยม, Bartlett, แบล็กแมน; จุดตัวอย่าง 1,024 จุด |
| ขีด จำกัด แบนด์วิดท์ | 20MHz |
| การตอบสนองความถี่ต่ำ (-3db) | ≤10Hzที่ BNC |
| ความถูกต้อง DC Gain | ± 3% สำหรับโหมดการซื้อแบบปกติหรือแบบเฉลี่ย 5V / div ถึง 10mV / div; ± 4% สำหรับโหมดการควบรวมปกติหรือค่าเฉลี่ย 5mV / div ถึง 2mV / div |
| ความแม่นยำในการวัด DC, โหมดการได้มาเฉลี่ย |
เมื่อการเคลื่อนที่ในแนวตั้งเป็นศูนย์และเลือก N ≥16: ± (3% ×การอ่าน + 0.1div + 1mV) เลือกเฉพาะ 10mV / div หรือสูงกว่าเท่านั้น เมื่อการเคลื่อนที่ในแนวตั้งไม่เป็นศูนย์และN≥16: ± [3% × (อ่าน + ตำแหน่งแนวตั้ง) + 1% ของตำแหน่งแนวตั้ง + 0.2div]; เพิ่ม 2mV สำหรับการตั้งค่าจาก 2mV / div ถึง 200mV / div; เพิ่ม 50mV สำหรับการตั้งค่าจาก 200mV / div ถึง 5V / div |
| การทำซ้ำการวัดโวลุ่ม, โหมดการได้มาเฉลี่ย |
เดลต้าโวลต์ระหว่างสองค่าเฉลี่ยของรูปแบบคลื่น≥ 16 ที่ได้มาภายใต้การตั้งค่าเดียวกันและสภาวะแวดล้อม |
| ระบบทริกเกอร์ | |
| ประเภททริกเกอร์ | Edge, Video, Pulse, Slope, เมื่อเวลาผ่านไป, ทางเลือก |
| ทริกเกอร์แหล่งที่มา | CH1, CH2, EXT, EXT / 5, สาย AC |
| โหมดทริกเกอร์ | อัตโนมัติ, ปกติ, เดี่ยว |
| ประเภท Coupling | DC, AC, Noise Reject, HF Reject, LF ปฏิเสธ |
| ความไวทริกเกอร์ (Edge Trigger Type) |
DC (CH1, CH2): 1div จาก DC เป็น 10MHz; 1.5div จาก 10MHz ถึง 100MHz; 2div จาก 100MHz ถึงเต็ม; DC (EXT): 200mV จาก DC เป็น 100MHz; 350mV จาก 100MHz ถึง 200MHz; DC (EXT / 5): 1V จาก DC เป็น 100MHz; 1.75V จาก 100MHz ถึง 200MHz; AC: ลดสัญญาณต่ำกว่า 10Hz;HF Reject: ลดสัญญาณเหนือ 80kHz LF Reject: เหมือนกับข้อ จำกัด DC-coupled สำหรับความถี่เหนือ 150kHz; ลดทอนสัญญาณต่ำกว่า 150kHz |
| ช่วงระดับทริกเกอร์ | CH1 / CH2: ± 8 หน่วยจากศูนย์กลางของหน้าจอ EXT: ± 1.2V; EXT / 5: ± 6V |
| Trigger Level Accuracy (Typical) ความถูกต้องคือสำหรับสัญญาณที่มีการเพิ่มขึ้นและลดลงครั้ง≥20ns | CH1 / CH2: 0.2div ×โวลต์ / div ภายใน± 4 หน่วยจากศูนย์กลางของหน้าจอ EXT: ± (6% ของการตั้งค่า + 40mV); EXT / 5: ± (6% ของการตั้งค่า + 200mV); |
| ตั้งระดับเป็น 50% (ปกติ) | ใช้งานได้กับสัญญาณอินพุต≥ 50Hz |
| ทริกเกอร์วิดีโอ | |
| ประเภทการเรียกใช้วิดีโอ | CH1, CH2: ความกว้างสูงสุดถึงจุดสูงสุดของ 2 หน่วยงาน; EXT: 400mV; EXT / 5: 2V |
| รูปแบบสัญญาณและอัตราฟิลด์, ประเภทการเรียกใช้วิดีโอ | สนับสนุนระบบการออกอากาศ NTSC, PAL และ SECAM สำหรับทุกสาขาหรือทุกสาย |
| ช่วง Holdoff | 100ns ~ 10s |
| Pulse Width Trigger | |
| โหมดเรียก Trigger Pulse Width | เรียกใช้เมื่อ (<,>, = หรือ≠); ชีพจรบวกหรือชีพจรเชิงลบ |
| จุดเรียกความกว้างของพัลส์ | เท่ากัน: ออสซิลโลสโคปจะเรียกเมื่อขอบด้านหลังของชีพจรข้ามระดับทริกเกอร์ ไม่เท่ากัน: ถ้าชีพจรมีความแคบกว่าความกว้างที่กำหนดจุดเริ่มต้นคือขอบท้าย มิฉะนั้นออสซิลโลสโคปจะเรียกเมื่อพัลส์ทำงานต่อไปอีกนานกว่าเวลาที่ระบุเป็น Pulse Width น้อยกว่า: จุดที่เป็นจุดต่อท้าย มากกว่า (เรียกอีกอย่างว่าการทำงานล่วงเวลา): Oscilloscope จะเรียกเมื่อชีพจรยังคงใช้งานต่อไปได้นานกว่าเวลาที่ระบุไว้ใน Pulse Width |
| ช่วงความกว้างพัลส์ | 20ns ~ 10s |
| Slope Trigger | |
| โหมด Trigger Slope | เรียกใช้เมื่อ (<,>, = หรือ≠); ความลาดชันเชิงบวกหรือความชันเชิงลบ |
| จุดทริกเกอร์ลาดชัน | เท่ากัน: ออสซิลโลสโคปจะเรียกเมื่อความลาดเอียงของคลื่นเท่ากับความลาดชันที่กำหนดไว้ ไม่เท่ากัน: ออสซิลโลสโคปจะเรียกเมื่อความลาดเอียงของคลื่นไม่เท่ากับความลาดชันที่กำหนด น้อยกว่า: ออสซิลโลสโคปจะเรียกเมื่อความลาดเอียงของคลื่นน้อยกว่าความชันที่กำหนด มากกว่าสโคปโตสโคปจะเรียกเมื่อความลาดเอียงของคลื่นสูงกว่าความลาดชันที่กำหนดไว้ |
| ระยะเวลา | 20ns ~ 10s |
| ทริกเกอร์ล่วงเวลา | |
| โหมดข้ามเวลา | ขอบที่เพิ่มขึ้นหรือขอบหลุด |
| ระยะเวลา | 20ns ~ 10s |
| ทริกเกอร์ทดแทน | |
| เรียกใช้ CH1 | ทริกเกอร์ภายใน: ขอบ, ความกว้างของพัลส์, วิดีโอ, ความลาดชัน |
| เรียกใช้ CH2 | ทริกเกอร์ภายใน: ขอบ, ความกว้างของพัลส์, วิดีโอ, ความลาดชัน |
| ตัวนับความถี่ทริกเกอร์ | |
| ความละเอียดในการอ่าน | 6 หลัก |
| ความถูกต้อง (ทั่วไป) | ± 30ppm (รวมข้อผิดพลาดในการอ้างอิงความถี่และข้อผิดพลาดในการนับ± 1 ตัว) |
| ช่วงความถี่ | AC ควบคู่จากแบนด์วิธที่ให้คะแนนต่ำสุด 4Hz |
| แหล่งสัญญาณ | ความกว้างของพัลส์หรือโหมดทริกเกอร์ขอบ: แหล่งที่มาของทริกเกอร์ทั้งหมดที่มีอยู่ ตัวนับความถี่จะวัดแหล่งที่มาของทริกเกอร์ตลอดเวลารวมทั้งเมื่อการซื้อออสซิลโลสโคปหยุดลงเนื่องจากมีการเปลี่ยนแปลงสถานะการทำงานหรือการได้รับเหตุการณ์ยิงครั้งเดียวเสร็จสิ้น ความกว้างของพัลส์โหมดทริกเกอร์: ออสซิลโลสโคปจะนับพัลส์ของขนาดที่สำคัญภายในหน้าต่างวัด 1 วินาทีซึ่งมีคุณสมบัติเป็นเหตุการณ์ที่เรียกได้เช่นพัลส์แคบในรถไฟชีพจร PWM หากตั้งค่าไว้ที่ <โหมดและความกว้างถูกตั้งค่าเป็นเวลาที่ค่อนข้างเล็ก โหมด Edge Trigger: ออสซิลโลสโคปจะนับขอบของความกว้างและขั้วที่ถูกต้องทั้งหมด โหมดไกด์วิดีโอ: เครื่องนับความถี่ไม่ทำงาน |
| วัด | |
| การวัดเคอร์เซอร์ | ความต่างระหว่างแรงดันไฟฟ้าระหว่างเคอร์เซอร์: △ V ความแตกต่างระหว่างเวลาของเคอร์เซอร์: △ T ซึ่งกันและกันของ △ T ในเฮิรตซ์ (1 / ΔT) |
| การวัดอัตโนมัติ | ความถี่, ระยะเวลา, ค่าเฉลี่ย, Pk-Pk, Cycli RMS, ค่าต่ำสุด, ค่าสูงสุด, เวลาที่เพิ่มขึ้น, เวลาตก, + ความกว้างของพัลส์, -Punth Width, Delay1-2Rise, Delay1-2Fall, + Duty, -Duty, Vbase, Vtop, Vmid , Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF |
| แสดง | |
| ประเภทการแสดงผล | 7 นิ้ว TFT สี 64K (คริสตัลเหลวในแนวทแยงมุม) |
| ความละเอียดจอแสดงผล | 800 ตามแนวนอน 480 พิกเซลแนวตั้ง |
| ความคมชัดในการแสดงผล | ปรับได้ (16 เฟือง) พร้อมแถบแสดงความคืบหน้า |
| เอาท์พุทชดเชยโพรบ | |
| แรงดันขาออก (ทั่วไป) | ประมาณ 5Vpp เป็นโหลด≥1MΩ |
| ความถี่ (ทั่วไป) | 1kHz |
| แหล่งจ่ายไฟ | |
| การจ่ายแรงดัน | 100-120VACRMS (± 10%), 45Hz ถึง 440Hz, CAT Ⅱ 120-240VACRMS (± 10%), 45Hz ถึง 66Hz, CAT Ⅱ |
| การใช้พลังงาน | <30W |
| ฟิวส์ | 2A, T ให้คะแนน 250V |
| สิ่งแวดล้อม | |
| อุณหภูมิ | การทำงาน: 32 ℉ ถึง 122 ℉ (0 ℃ ถึง 50 ℃ ); ไม่ทำงาน: -40 ℉ ถึง 159.8 ℉ (-40 ℃ ถึง +71 ℃ ) |
| วิธีการทำความเย็น | พา |
| ความชื้น | +104 ℉ หรือต่ำกว่า (+40 ℃ หรือต่ำกว่า): ความชื้นสัมพัทธ์≤90%; 106 ℉ ถึง 122 ℉ (+41 ℃ ถึง 50 ℃ ): ความชื้นสัมพัทธ์≤60% |
| ระดับความสูง | การทำงาน: ต่ำกว่า 3,000 เมตร (10,000 ฟุต); Nonoperaring: ต่ำกว่า 15,000 เมตร (50,000 ฟุต) |
| เชิงกล | |
| ขนาด | ความยาว 385 มม. กว้าง 200 มม. สูง 245 มม |
| น้ำหนัก | 3.5 กิโลกรัม (พร้อมกล่องบรรจุ); 2.08KG (ไม่รวมบรรจุภัณฑ์) |
