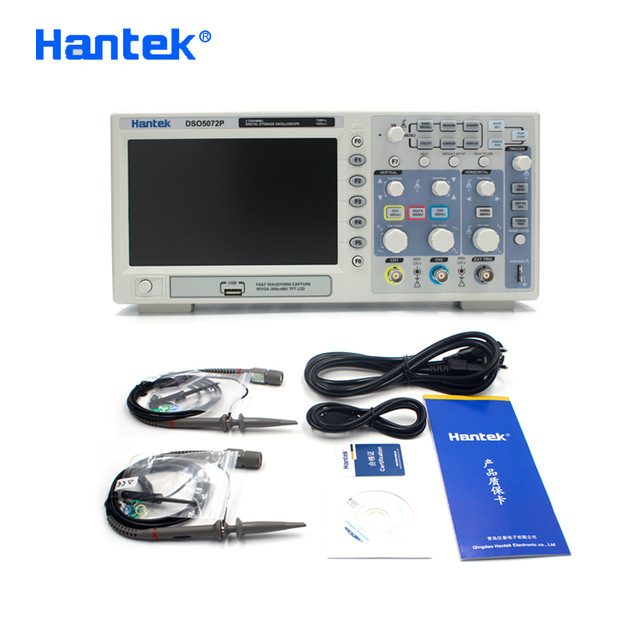

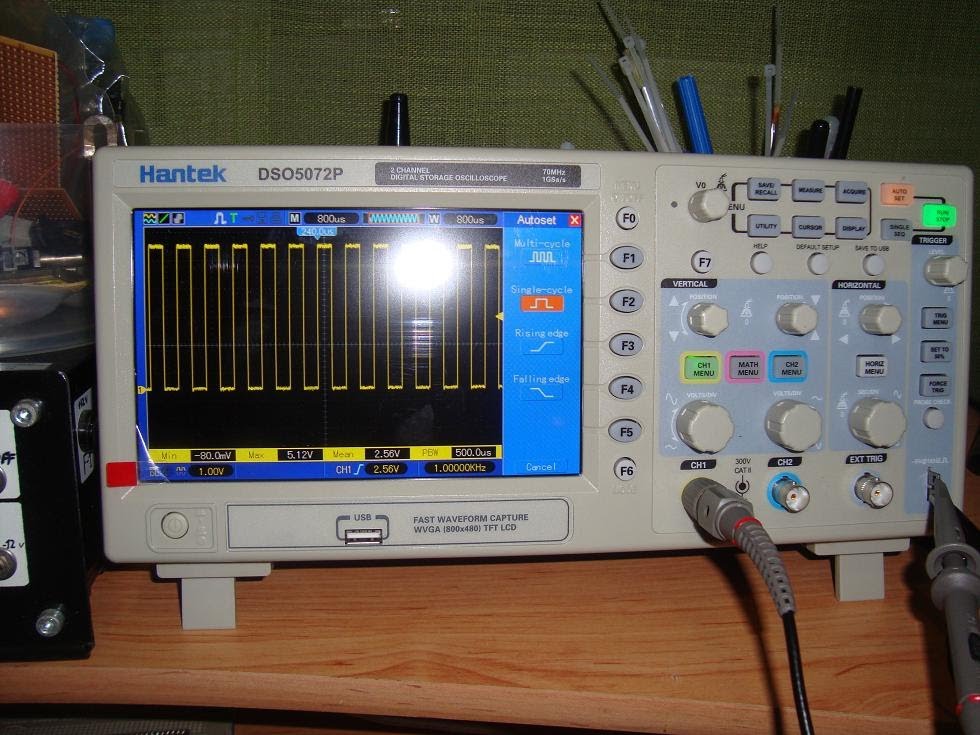

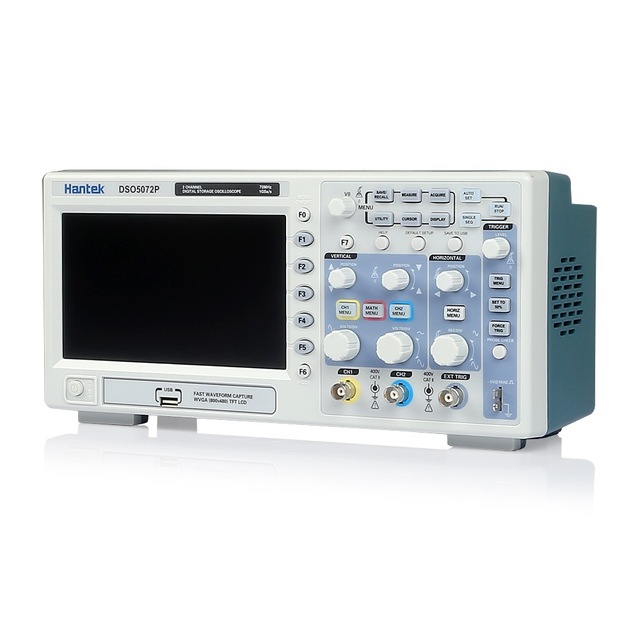

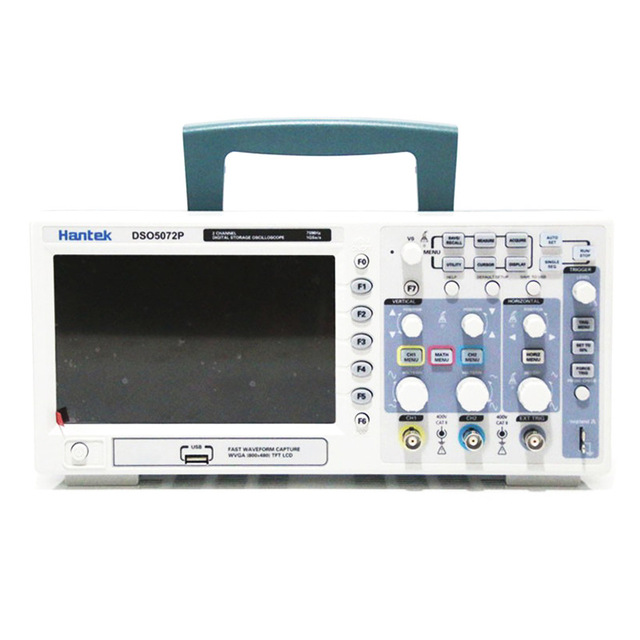

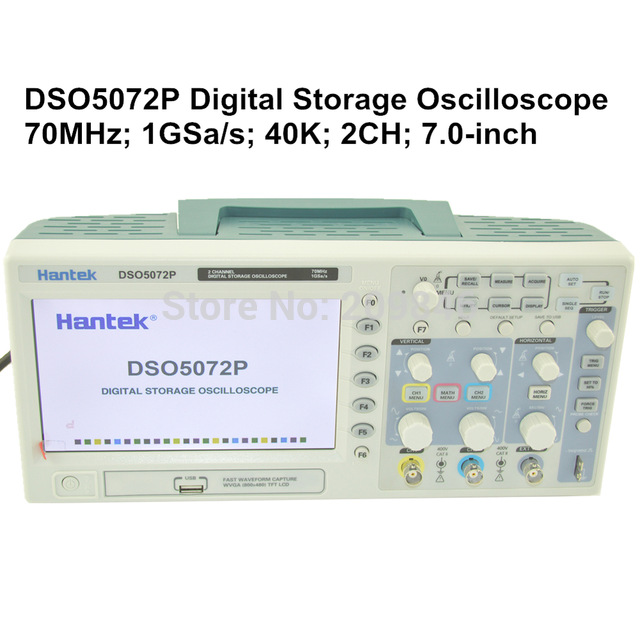

Ossilloscope Hantek DSO5072P 70Mhz

รูปแบบ

dso5202p

dso5102p

dso5072p

แบนด์วิดธ์

200mhz

100mhz

70mhz

จริง- เวลาอัตราตัวอย่าง

1gsa/s

เทียบเท่าอัตราตัวอย่าง

25gsa/s

ระยะเวลาในการบันทึก

24k

วินาที/divช่วง

4ns/div-40s/div( ในมือ2,4,8ลำดับ

ความถูกต้องเวลาล่าช้า

500ps

แนวตั้ง

ที่/dแปลง

8- bitความละเอียด, แต่ละตัวอย่างช่องพร้อมกัน

โวลต์/divช่วง

2mv/div~5v/divในการป้อนข้อมูลbnc

ตำแหน่งช่วง

+- 50v( 5v/div), +- 40v( 2v/div~500mv/div),
+- 2v( 200mv/div~50mv/div) +- 400mv( 20mv/div~2mv/div)

เพิ่มขึ้นเวลาที่bnc

=< 1.7ns

=< 3.5ns

=< 5ns

dcได้รับความถูกต้อง

+- 4สำหรับตัวอย่างหรือซื้อโหมดเฉลี่ย, 2mv/divไป5mv/div
+- 3สำหรับตัวอย่างหรือซื้อโหมดเฉลี่ย, 5v/divไป10mv/div

ระบบการเรียก

เรียกความไว
(ขอบเรียกประเภท)

Dc: 1divจากdcถึง10mhz; 1.5divจาก10mhzถึง100mhz; 2divจาก100mhzถึง200mhz;
Ext: 200mvจากdcถึง40mhz
Ext/5:1vจากdcถึง40mhz
Ac: ลดทอนสัญญาณ10hzด้านล่าง
Hfปฏิเสธ: ลดทอนสัญญาณkhzสูงกว่า80
Lfปฏิเสธ: ลดทอนสัญญาณต่ำกว่า150khz
เสียงปฏิเสธ: ลดการเรียกความไว

เรียกช่วงระดับ

Ch1,ch2: +- 8หน่วยจากศูนย์กลางของหน้าจอ
Ext: +- 1.2vext/5: +- 6v

ระดับความถูกต้องเรียก,
ทั่วไป( ความถูกต้องสำหรับการส่งสัญญาณที่มีเพิ่มขึ้นและฤดูใบไม้ร่วงครั้ง> =20ns)

Ch1,ch2: +-( 0.3divและครั้ง; v/div)( within+- 4ฝ่ายจากศูนย์กลางของหน้าจอ)

Ext: +-( 6ของการตั้งค่า+40mv)
Ext/5: +-( 6ของการตั้งค่า+200mv)

holdoffช่วง

100ns-10s

ทริกเกอร์ประเภท

ขอบ

เรียกบนขอบที่เพิ่มขึ้นหรือลดลง

ความกว้างของคลื่น

เรียก( เมื่อ>,<, =,& ne; ชีพจร) ในเชิงบวกหรือเชิงลบ
ความกว้างของช่วง: 20ns-10s

วิดีโอ

เรียกบนntsc, pal, หรือสัญญาณวิดีโอsecamมาตรฐาน
ช่วงสาย: 1-525( ntsc), 1-625( pal/secam)

ลาด

เรียก( เมื่อ>,<, =,& ne;) บนบวกหรือลบลาด
เวลาที่กำหนด: 20ns& ndash; 10s

การทำงานล่วงเวลา

จากการเพิ่มขึ้นหรือลดลงขอบ
เวลาที่กำหนด: 20-10s

สลับ

ภายในเรียกบนขอบ, ความกว้างของคลื่น, วิดีโอหรือความลาดเอียง

วัด

cursors

การใช้งาน: ความแตกต่างระหว่างแรงดันcursorsdeltav; ความแตกต่างระหว่างเคอร์เซอร์เวลาdeltat; 1/deltatคำนวณโดยhzของ
ติดตาม: แรงดันไฟฟ้าและสัญญาณเวลาที่จุด;

อัตโนมัติ( 32)

ความถี่, ระยะเวลา, หมายถึง, pk-pk, cyclirms, ขั้นต่ำ, สูงสุด, เพิ่มขึ้นเวลา, เวลาฤดูใบไม้ร่วง, +pulseกว้าง,- ชีพจรกว้าง, delay1-2rise, delay1-2fall, +duty,- หน้าที่, vbase, vtop, vmid, ปะติดปะต่อ, แหก, preshoot, preiodหมายถึง, preiodrms, fovshoot, rpreshoot, bwidth, frf, ffr, lrr, lrf, lfr, lff

จอแสดงผล

ประเภท

มุมขวา7" tft16- digitlcdสี

ความละเอียด

800x480จุด

ความคมชัด

16เกียร์, ด้วยแถบความคืบหน้าในการแสดงปรับ

อินเตอร์เฟซ

usbusbโฮสต์และทาส

แหล่งจ่ายไฟ

แรงดันไฟฟ้า

100-120vacrms(+- 10), 45hz- 440hz, catii
120-240vacrms(+- 10), 45hz- 66hz, catii

อำนาจ

<30w

ฟิวส์

2a, คะแนนที, 250v

กล

ขนาด

ระยะเวลาใน: 313mmกว้าง: 108มม. ความสูง: 142mm

น้ำหนัก

2.08kg( แต่เพียงผู้เดียวของการบรรจุและอุปกรณ์)
