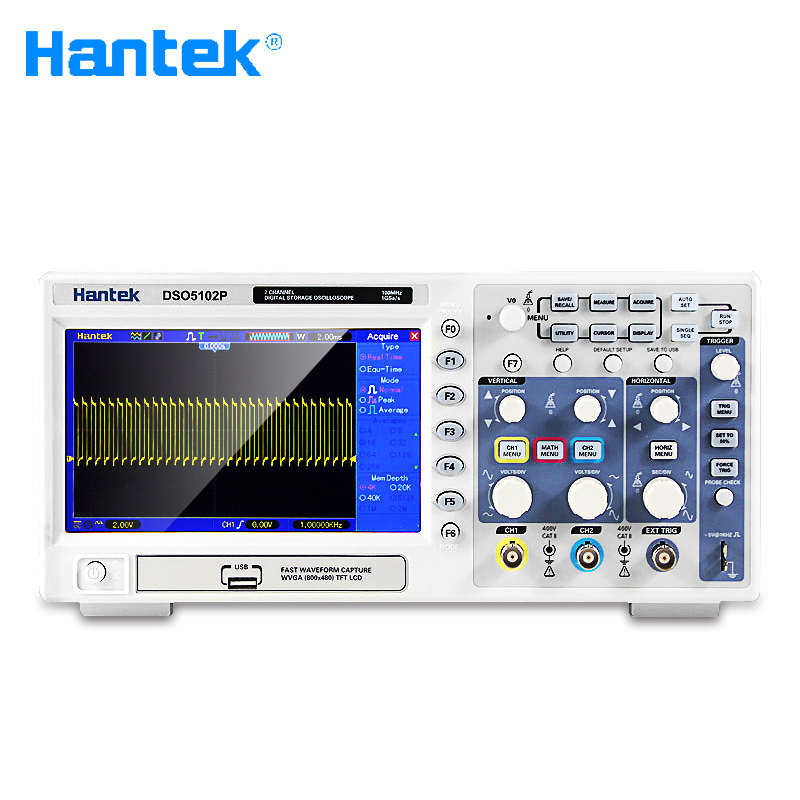

Hantek dso5102p 100mhz digital oscilloscope

1. ภาพรวมคุณสมบัติ:

1GSa / s เวลาจริงอัตราการสุ่มตัวอย่างและ 25GSa / วินาทีอัตราการสุ่มตัวอย่างเทียบเท่า

 แบนด์วิดธ์ 100MHz

 ความสามารถในการเรียกที่มีประสิทธิภาพ

 หน้าจอขนาดใหญ่และอินเตอร์เฟซที่ใช้งานง่าย

 โฮสต์ USB แบบบูรณาการสนับสนุนการจัดเก็บดิสก์ U ระบบอินเตอร์เฟซ USB อัพเกรด

 7 นิ้ว 64K สี TFT สีจอ LCD แสดงผลที่ชัดเจนและรูปแบบของคลื่นที่สดใส

 ออกแบบที่บางเฉียบน้ำหนักเบาและง่ายต่อการพกพา

2. ข้อมูลจำเพาะทางเทคนิค:

 รูปแบบ DSO5102P

แบนด์วิดธ์อะนาล็อก 100MHz

การสุ่มตัวอย่างแบบ Real-time 1GSa / วินาที

การสุ่มตัวอย่างเทียบเท่า 25GSa / s

บันทึกความยาว 40K

ช่วง timebase (s / div) 4nS / div-80S / div

ความล่าช้าระหว่างช่อง 500ps

AD แปลงละเอียด 8bit สองช่องทางเข้าซื้อกิจการพร้อมกัน

แนวตั้งความไวแสง 2mV / div ~ 5V / div (ที่อินพุท BNC)

ช่วงการเคลื่อนที่ในแนวตั้ง± 50V (5V / div) ± 40V (2V / div ~ 500mV / div)

± 2V (200mV / div ~ 50mV / div) ± 400mV (20mV / div ~ 2mV / div)

เวลาเพิ่มขึ้น (ที่ BNC) ≤3.5ns

DC ได้รับความถูกต้อง 2mV / div ~ 5mV / div ± 4% (ค่าเฉลี่ยของกลุ่มตัวอย่างหรือตัวอย่างที่);

10mV / div ~ 5V / div ± 3% (หรือการสุ่มตัวอย่างการสุ่มตัวอย่างโดยเฉลี่ย)

ระบบไก ไวทริกเกอร์ (Trigger ขอบ Type) ซี: CH1 / CH2 (ทั่วไป) จาก DC เพื่อ 10MHz 1

ตารางจาก 10MHz เพื่อ 100M 1.5 ตาราง; จากการ 100MHz 200MHz 2 ตาราง;

EXT (ทั่วไป) จาก DC เพื่อ 40MHz ของ 200mV

EXT / 5 (ทั่วไป) จาก DC เพื่อ 40MHz เป็น 1V

AC: การลดทอนสัญญาณ 10Hz ด้านล่าง

ปฏิเสธ HF:> 80kHz ลดทอนสัญญาณ

LF ปฏิเสธ: <การลดทอนของสัญญาณเมื่อ 150kHZ

ลดเสียงรบกวน: ลดความไวทริกเกอร์

ไกระดับช่วงภายใน (CH1, CH2): จากใจกลางของจอแสดงผล± 8div ที่

ภายนอก (EXT): ± 1.2V ภายนอกลดลง 5 (EXT- / 5): ± 6V

ความถูกต้องในระดับ Trigger (ทั่วไป) ภายใน (CH1, CH2):

(ภายใน± 4div ช่วงกลางของหน้าจอ) ± (0.3div × V / div)

เมื่อเพิ่มขึ้นและฤดูใบไม้ร่วงครั้ง≥20nsภายนอก (EXT): ± (SetPoint 6% + 40mV)

 ภายนอกลดลง 5 (EXT- / 5): ± (ค่าที่ตั้งไว้ 6% + 200mV)

holdoff ช่วงเวลา 100ns-10s

ประเภท Trigger

ขอบขอบ Trigger ที่เพิ่มขึ้นลดลงขอบ

ชีพจรโหมดไกไก :( มีค่ามากกว่าน้อยกว่าเท่ากับไม่เท่ากับ) ความกว้างของคลื่นบวก

(มากกว่าน้อยกว่าเท่ากับไม่เท่ากัน) ชีพจรลบ ความกว้างของคลื่น: 20ns *-10S

วิดีโอ Trigger ระบบสัญญาณ: สนับสนุนมาตรฐาน NTSC, PAL และ SECAM ระบบออกอากาศ;

ช่วงสายที่มองเห็นได้: 1-525 (NTSC) และ 1-625 (PAL / SECAM)

ลาดไก :( โหมด Trigger มีค่ามากกว่าน้อยกว่าเท่ากับไม่เท่ากับ) ลาดเชิงบวก

(มากกว่าน้อยกว่าเท่ากับไม่เท่ากับ) ลาดเชิงลบ; ตั้งเวลา: 20ns * - 10S

หมดเวลาไกขอบชั้นนำ: เพิ่มขึ้นลดลง; ตั้งเวลา: 10s-20ns *

สลับไกภายใน Trigger: ขอบ, ความกว้างของคลื่น, วิดีโอ, ความลาดชัน

ไกความถี่ละเอียดเคาน์เตอร์อ่าน: 6

ความถูกต้อง (ทั่วไป): ± 30ppm (รวมถึงข้อผิดพลาดของการอ้างอิงและความถี่± 1 ข้อผิดพลาดการคำนวณทั้งหมด)

ช่วงความถี่: AC มีเพศสัมพันธ์จากที่เล็กที่สุดที่จะแบนด์วิดธ์ของการจัดอันดับ 10Hz

การวัด เคอร์เซอร์โหมดแมนนวลวัด: ความแตกต่างระหว่างแรงดันไฟฟ้าเคอร์เซอร์△ v;

แตกต่างของเวลาระหว่าง△ T เคอร์เซอร์; △ T ซึ่งกันและกันในเฮิร์ตซ์ (1 / △ T)

โหมดการติดตาม: ค่าไฟฟ้าและค่าเวลาของจุดรูปแบบของคลื่น

วัดอัตโนมัติ (32 ชนิด) ความถี่วงจรค่าเฉลี่ยยอดสูงสุด RMS สูงสุดขั้นต่ำเพิ่มขึ้นเวลาตก

เวลาแบนด์วิดธ์ในเชิงบวกแบนด์วิดธ์ลบขั้นตอนที่เพิ่มขึ้นเฟสล้มรอบหน้าที่บวกรอบการทำงานเชิงลบด้านล่าง

ความคุ้มค่าด้านบนค่ามัธยฐานกว้าง, แหกก่อนเจาะวงจรหมายถึงวงจรค่าเฉลี่ยตาราง, แหกลดลงเพิ่มขึ้น

preshoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF

แสดงประเภทหน้าจอ 7 "TFT 16 บิตสีจริงหน้าจอ LCD

แสดงผลความละเอียด 800 * 480

คมชัด 16 ปรับความเร็วและหน้าจอแสดงการปรับแถบความคืบหน้า

ต้นแบบอินเตอร์เฟซ USB และอินเตอร์เฟซทาส

แหล่งจ่ายไฟ

แรงดันไฟฟ้า 100-120VACRMS (± 10%) จะ 45Hz 440Hz, CATⅡ

120-240VACRMS (± 10%) จะ 45Hz 66Hz, CATⅡ

พาวเวอร์ <30W

ฟิวส์ 2A เกรด T, 250V

ข้อกำหนดวิศวกรรม

ความยาวขนาด (313mm) ความกว้าง: (108mm) สูง (142mm)

น้ำหนักโดยไม่ต้องบรรจุภัณฑ์: 2.08KG
